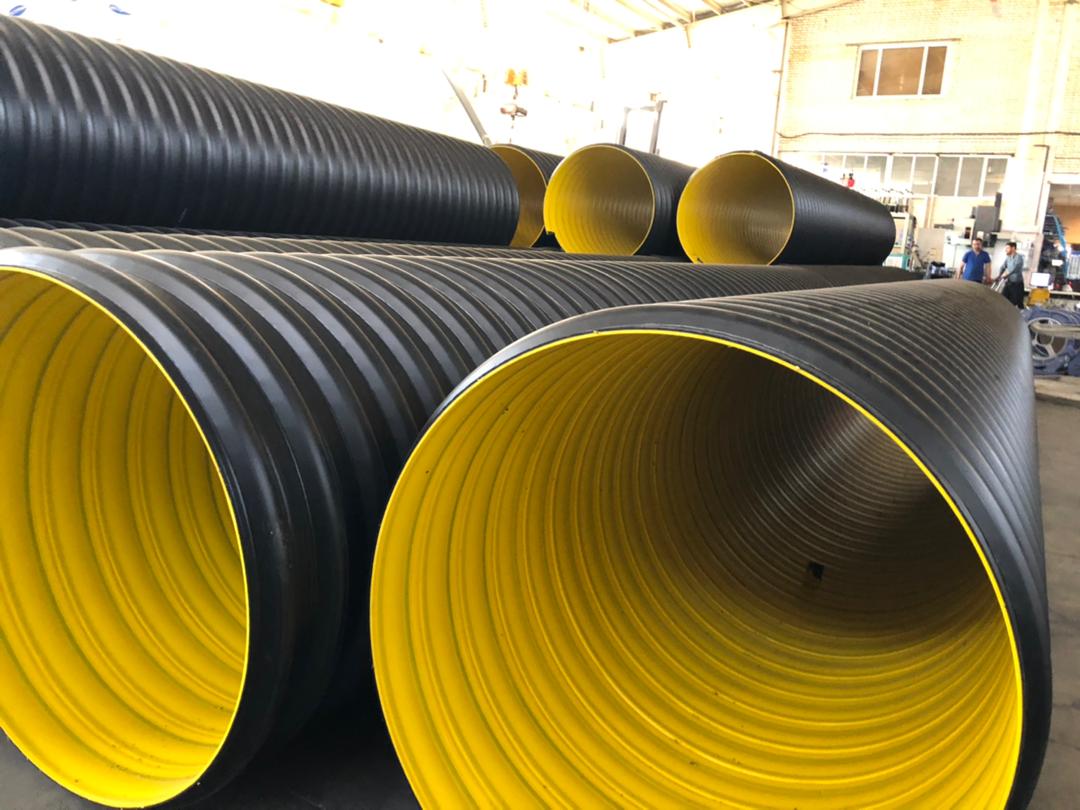

لوله کاروگیت، لوله ای است با جنس بدنه پلی اتیلن با دانسیته بالا که خرطومی شکل بوده و رنگ داخلی آن معمولا زرد رنگ و صیقلی است. کاربرد اصلی این لوله ها برای جمع آوری و انتقال آب یا فاضلاب میباشد. این لوله دوجداره کاروگیت که به لوله پلی اتیلن فاضلابی هم معروف است، از مواد اولیه پلی اتیلنی با گرید EX3 – HDPE80 or HDPE100 ، از سایز 110 میلیمتر تا 5000 میلیمتر تولید می گردد. سایز 5 هزار میلیمتر بصورت اختصاصی و انحصاری در کارخانه روتنگران پارسه تولید میشود.
جهت محاسبه قیمت لوله پلی اتیلن میتوانید از نرم افزار محاسبه گر وزن لوله پلی اتیلن استفاده کنید.
مشتریان گرامی: شرکت تولیدی بزرگ روتنگران پارسه افتخار دارد در راستای خدمات برتر خود به خریدار گرامی لوله کاروگیت، این محصول را با هر میزان سفارش به صورت حمل رایگان در سراسر ایران در محل پروژه یا انبار شما تحویل و در اختیار شما قرار دهد.

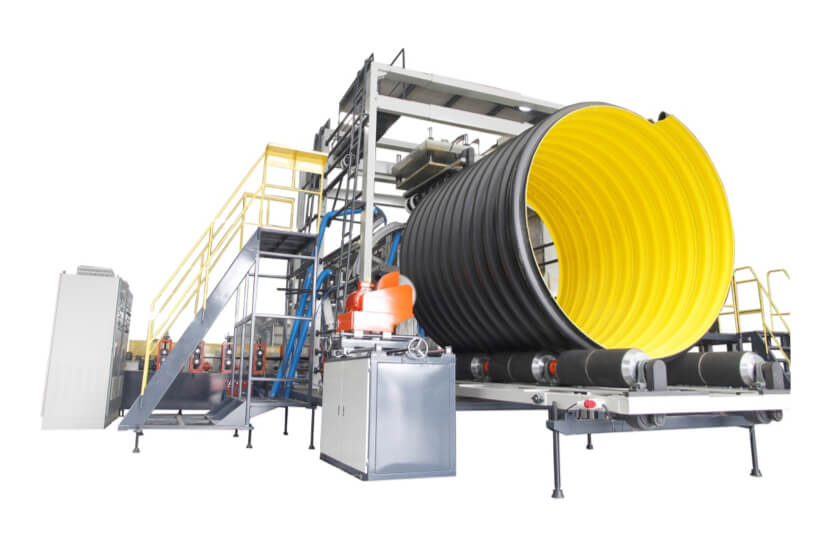

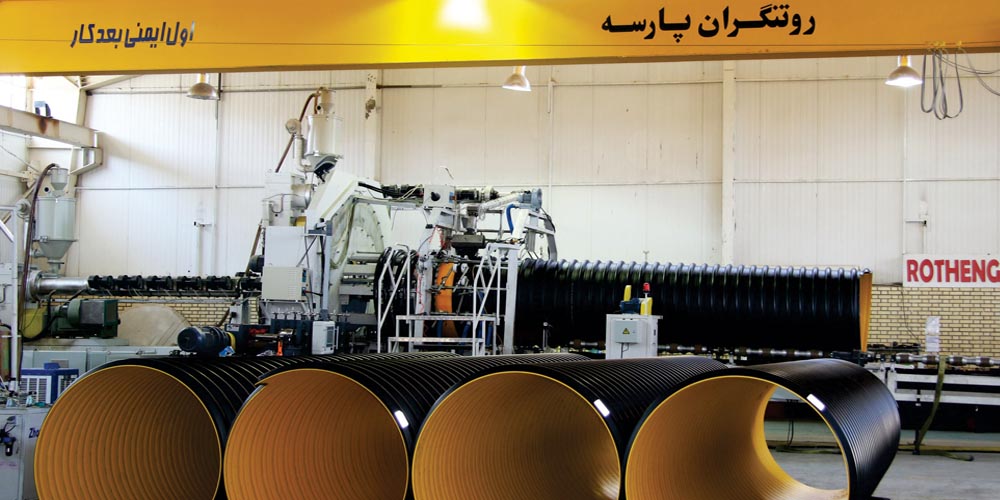

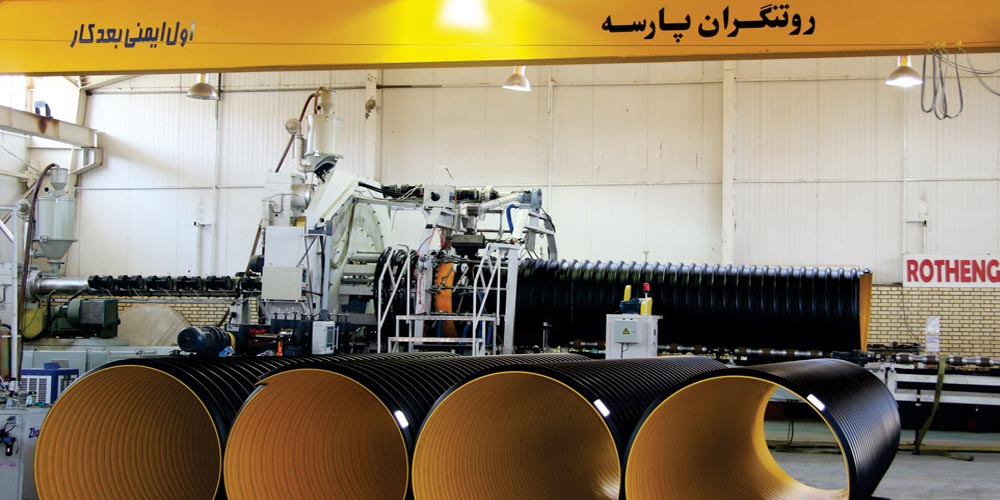

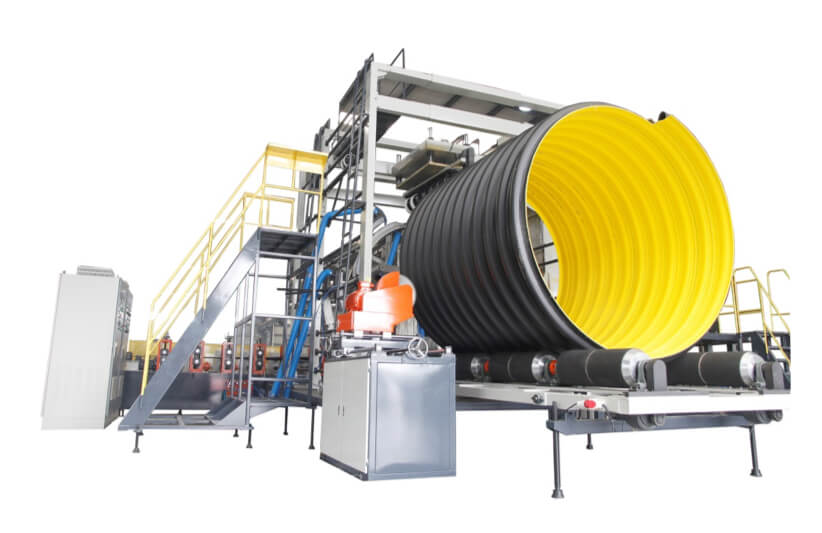

در این تکنولوژی تولید از دو اکسترودر مجزا یکی جهت تولید پروفیلهای تو خالی با سطح مقطع مستطیلی (duct profile) و دیگری جهت تولید پروفیل خط جوش با سطح مقطع I شکل (strip profile) بین پروفیلهای داکت مورد استفاده قرار میگیرد.
در چیدمان خط تولید این دو اکسترودر بصورت عمودی بر هم در نظر گرفته شده و بطوریکه پروفیل داکت پس از خروج از دای اکسترودر تحت تانک خلا کالیبره شده و با عبور از حمام خنک کاری تا اندازه ای سرد شده تا بتواند مشخصات ابعادی خود را حفظ کند و در عین حال دمای لازم برای برقراری جوش مناسب با پروفیل خط جوش را که توسط اکسترودر دوم تولید میشود را داشته باشد.
مرحله پایانی فرایند تولید:
در نهایت پروفیل داکت حول یک استوانه که قطر بیرونی آن معادل قطر داخلی محصول نهایی است پیچیده شده و فضای بین دو پروفیل داکت با پروفیل جوش پر میشود. همچنینن حضور یک فک فشارنده اتصال بهتر دو پروفیل را به هم تسهیل کرده و لوله تولیدی را به جلو حرکت میدهد. برش لوله در ابعاد مورد نظر نیز فاز نهایی تولید خواهد بود.
کاربردها:
لوله های پلی اتیلن دو جداره اسپیرال دارای کاربردها ی متنوعی است که از انها میتوان به استفاده در خطوط انتقال فاضلاب، ابگیرها و ابربزهای درون دریا، ترمیم خطوط انتقال فاضلاب قدیمی، ساخت منهول. ساخت ابرو (پل)، ساخت مخازن نگهداری مواد شیمیایی و تانکهای سپتیک، ایجاد معابر غیر هم سطح زمین و کاربردهای خاص دیگر اشاره نمود.
لوله های پلی اتیلنی دو جداره اسپیرال برای کاربرد در شبکه های بدون فشار طراحی شده اند. این لوله ها با این تفکر ایجاد شده اند که در عین بالا بودن مقاومت حلقوی لوله (که یکی از مهمترنی پارامترهای طراحی در لوله های مدفون و تحت بار) از وزن پایین تری نسبت به لوله های تکجداره برخوردار باشند. از انجاییکه مقاومت حلقوی تابعی از شکل جداره لوله است طراحی جداره هب شکل مقاطع مستطیل شکل بوده که همین امر باعث افزایش مقاومت حلقوی میشود.
درباره لوله کاروگیت بیشتر بدانید:
لوله کاروگیت یکی از انواع لوله پلی اتیلن فاضلابی است که با ظاهری شیاردار (مارپیچ) و سطح داخلی زرد رنگ و صاف و صیقلی در کارخانه لوله های پلی اتیلن دوجداره در سایزهای ۱۱۰ میلیمتر تا ۳۰۰۰ میلیمتر تولید می شود.لوله کاروگیت یا همان Corrugated pipe تولید شده از پلی اتیلن، بدلیل عدم امکان نشت، فاسد شدن، نصب آسان و مقاومت در برابر حرکت خاک و فشار، از حدود نیم قرن پیش مورد مصرف قرار می گیرند همچنین این لوله به لوله های پلی اتیلن فاضلابی نیز معروف است.
چند مزیت اصلی لوله کاروگیت :
لوله کاروگیت برای کاربرد در شبکه های بدون فشار (ثقلی) طراحی شده اند و حداکثر فشار طراحی آنها ۱٫۵ بار میباشد. لوله کاروگیت در عین بالا بودن مقاومت حلقوی لوله از وزن پایینتری نسبت به لوله پلی اتیلن تک جداره برخوردار می باشند.لوله های کاروگیت اغلب در جاهای که انعطاف پذیری استحکام و دوام مهم باشد مورد استفاده قرار می گیرند . که عمده مصرف این لوله ها برای مصارفی چون زهکشی، حمل آبراه ها ، کالورتها جهت جمل سیلاب، شبکه فاضلاب شهری و شبکه های آبرسانی می باشد.
رنگ لوله کاروگیت و علل استفاده بصرفه:

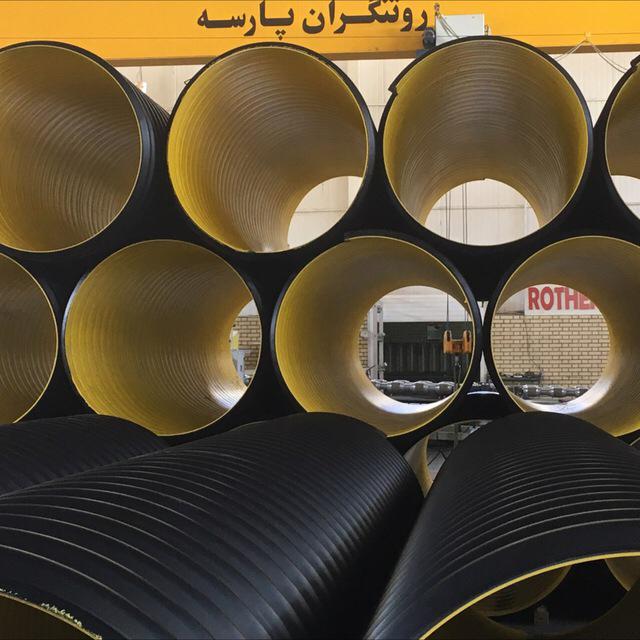

رنگ جداره بیرونی لوله دوجداره پلی اتیلن به رنگ مشکی و دیواره داخلی آن به رنگ زرد یا آبی است. استفاده از رنگ آبی و زرد درون این لوله ها به موضوع ویدئوگرافی اشاره دارد زیرا کارفرما برای ردیابی می تواند از ویدئوگرافی استفاده کند.عمده انتقال فاضلاب شهری توسط لوله های دفنی در زمین انجام می گیرد.
لوله های دوجداره پلی اتیلن بدلیل طراحی آنها دارای مقاومت حلقوی مناسب جهت اعمال بارهای وارده در زیر زمین با حداقل شیب و کمترین وزن ممکن که سبب کاهش قیمت لوله و نهایتاً هزینه کمتر، انتقال سیال را بعهده دارند. پلی اتیلن دارای خواص لازمه و طول عمر بالا و تامین خواسته های بشر در انتقال فاضلاب که کمترین خوردگی توسط گازها و اسیدهای فاضلابی را شامل میگردد را دارد.
فلسفه طراحی لوله های دوجداره پلی اتیلن چیست؟
عرضه محصولی است که دارای ویژگی هایی باشد که بتواند برای مدت بیش از ۵۰ سال تحت شرایط سرویس دهی استاندارد با حفظ فاکتورهای ایمنی و سلامت به عملکرد مناسب خود ادامه دهد. لوله کاروگیت به لحاظ شکل ظاهری دارای دیواره خارجی به شکل کاروگیتی و دیواره داخلی نرم و صاف میباشد. در مقایسه با لوله های سرامیکی، بتونی و فلزی لوله های دو جداره کاروگیت دارای مزایای زیادی همچون وزن سبک، قیمت پاییین تر، مقاوم در برابر خوردگی، دیواره ی داخلی نرم و صاف، استحکام بالا، مقاوم در برابر ساییدگی و اتصالات اسان میباشد.
وزن لوله های کاروگیت پلی اتیلن بسیار پایین تر از لوله ای بتونی است. لوله های کاروگیت دارای انعطاف پذیری بسیار خوبی هستند و توانایی این لوله ها برای تحمل و توزیع بار مرده و زنده این لوله ها را قادر میسازد تا تقریبا برای هر شرایط نصبی مناسب باشند. درطی چند سال اخیر کاربردلوله های دوجداره HDPE بطور چشمگیری بعلت ویژگیهای استحکام، دوام، یکپارچه گیری اتصالات و کارایی اقتصادی مقرون به صرفه افزایش یافته است.
[masterslider alias=”carogit-pipe”]
لوله های پلی اتیلن در انواع مختلف تولید و دارای فشار و مقاومتهای حلقوی مختلفی میباشد:
1- لوله های پلی اتیلن تک جداره
2- لوله پلی اتیلن دو جداره (کاروگیت)
3- لوله کاروگیت اسپیرال
4- لوله کاروگیت اسپیرال مسلح
لوله های کاروگیت در فشار حلقوی 16 کیلونیوتن 31.5 کیلونیوتن و 64 کیلونیوتن تولید و عرضه می گردد. لوله کاروگیت با رویه ای کاروگیتی و دندانه دندانه و داخلی صاف و یکنواخت میباشد. لوله های کاروگیتی با یک خط کاروگیتی که معمولا دارای کوپلر و واشر میباشند تولید و از سایز 110 تا 1000 میلیمتر قابلیت تولید دارد.
استفاده از رنگ زرد و یا رنگهای روشن داخل لوله های کاروگیت به جهت ویوئوگرافی و یا ویوئوتری کردن میباشد. گاها در طول سال بعد واتر جت و یا گرفتگی داخل لوله جهت ویدئومتری در داخل لوله های کاروگیت از دستگاه مخصوصی استفاده و با توجه به روشن بودن رنگ روشن داخل لوله شناسائی محل گرفتگی و یا شکستگی به راحتی امکان پذیر خواهد بود.
چه فشاری داخل لوله های کاروگیت مجاز میباشد؟
1- لوله های کاروگیت جهت انتقال پساب فاضلاب و یا استفاده در تونل سازی پل سازی ها و یا استفاده روکش کابلهای فشارقوی استفاده می شود.
2- فشار حلقوی لوله های کاروگیت معمولا 16-31.5-64 کیلو نیوتن بوده و فشار داخلی آن 0.5 بار تا 2 بار طراحی می شود.
3- لوله های کاروگیت میبایست فشار حلقوی خوبی را تحمل کنند تا با فشار ترافیکی (تریلی ، خودرو و …) را تحمل کنند.
4- لوله کاروگیت معمولا با کوپر و واشر به یکدیگر متصل شده و در بعضی از مواقع نیز از جوش اکسترودر نیز استفاده می شود.
لوله های کاروگیت به چند روش به یکدیگر متصل میشوند:
1- کوپلر و واشر
2- جوش اکسترودر
3- شیرینگ حرارتی
4- تسمه الکترو فیوژنی
5- جوش بات ولد (لب به لب)
طیف گسترده ای از لوله با جنس های مختلف وجود دارد که بصورت دفنی برای انتقال یا ذخیره سازی فاضلاب استفاده می شود. تمامی لوله ها به دو گروه اصلی لوله های صلب و انعطاف پذیر تقسیم می شوند. در حالیکه لوله های صلب و انعطاف پذیر رفتارهای کاملا متفاوتی در شرایط نصب از خود نشان می دهند، اما روش نصب و کیفیت آن برای هر دو گروه از اهمیت یکسانی برای عملکرد موفقیت آمیز در بلند مدت برخودار است.
زمانی که لوله ها با جنس های مختلف را بررسی می کنیم، استحکام سیستم به خود لوله و خاک دربرگیرنده آن بعنوان دو مولفه ای که با یکدیگر در اندرکنش هستند وابسته است. به اصطلاح تحت عنوان سیستم خاک – لوله تعریف می شوند که در آن و خاک و لوله جمعا باهم بارهای وارده را تحمل می کنند.
توصیه های موجود در این دستورالعمل نصب بر پایه استاندارد ASTM D2321 ” روش استاندارد برای نصب و کارگذاری دفنی لوله های ترموپلاستیک برای مصارف فاضلابی و سایر کاربردهای ثقلی ” می باشد. در بخش بعدی درباره جابجایی و حمل در محل نصب (کارگاه)، حفر ترانشه، انتخاب خاکریز و جایگذاری و همچنین چند جنبه ی دیگر از مشخصات فنی نصب لوله کاروگیت بحث می کنیم.
بمنظور خرید این محصول در مقدار وسیع ما پیشنهاد مینمائیم حتما خریدتان را از کارخانه انجام دهید. ولی در صورتی که مقدار خرید اندک باشد می توانید از تامین کننده های جزء تهیه نمائید. روتنگران پارسه بعنوان بزرگترین تولید کنندگان لوله کاروگیت در خارومیانه همچون کارخانه قدر و کارخانه گاز لوله، طیف وسیعی از سایزهای این محصول را تولید و با مقاومت مکانیکی 4 کیلو نیوتن تا 128 کیلو نیوتن در اختیار کارفرمایان قرار می دهد.
این لوله های پلی اتیلن فاضلاب کاروگیت بدلیل اینکه حجم زیادی دارند ولی در عوض وزن زیادی ندارند هزینه حمل و نقل بالایی را شامل می شوند. لذا خرید آن بطور مثال برای شهر زاهدان از تولید کننده ای در شهر تبریز با قیمتی کمتر در صورتی که هزنیه حمل را در آن لحاظ ننمائید کاری اشتباه خواهد بود.
موضوع قیمت تمام شده و تامین یک شاخه از این محصول علاوه بر ضرورت بر تاکید کیفیت بالای مواد اولیه مصرفی در تولید دوجداره حتما می باید دربرگیرنده قیمت پایین و تعداد بالای شاخه های بارگیری شده درون یک تریلی معیاری مناسب برای خریدی بصرفه باشد.
با توجه به اینکه قیمت مواد اولیه ای که بمنظور تولید لوله کاروگیت مورد استفاده قرار می گیرد در تابلو بورس اوراق بهادار قیمت میخورد و بصورت هفته ای این قیمتها تغییر می کند. در نتیجه همچون قیمت طلا، قیمت لوله ها نیز بصورت لحظه ای تغییر می کند. لذا بعد از فروش محصول بلافاصله می بایست مواد اولیه ای که از انبار خارج می شود تامین گردد تا کارخانه تولید کننده با کسری مواد اولیه مواجه نگردد.
با توجه به میزان قابل توجه نیاز به این محصول در کشور و همچنین موضوع حمل و نقل آن کارخانه های مختلفی در شهرهای کشور در این زمینه فعالیت میکنند.
تبریز مرکز آذربایجان شرقی است که اصولا کارخانجات تولیدی و تامین کننده تجهیزات مورد نیاز شرکت ها و مردم استان در این شهر تولید و توزیع می شود. بطور مثال کسی که در شهرستان مرند یا صوفیان و یا مراغه زندگی می کند و نیاز به این محصول دارد در صورت عدم تامین این نوع خاص از لوله در شهر خود توسط فروشندگان شهرستان، احتمالا در گوگل ” لوله کاروگیت تبریز” را جستجو خواهد نمود.
در نهایت با توجه به حداقل هزینه ای که در بحث هزینه های حمل و نقل وجود خواهد داشت از یکی از شرکت های تولید کننده لوله پلی اتیلن فاضلابی تبریز این مشکل را مرتفع خواهد نمود.
اصفهان نیز همچون تبریز دارای شرکت های صنعتی بسیار زیادی است که بواسطه مرکزیت این استان و وجود شرکت هایی همچون فولاد مبارکه اصفهان و ذوب اهن اصفهان و حجم تقاضای زیاد محصولات صنعتی امروزه بعنوان یکی از قطب های صنعتی ایران معرفی می شود. لوله کاروگیت اصفهان نه تنها در خود شهر و استان اصفهان بلکه در استان های کرمان، کهکیلویه و بویر احمد، چهارمحال و بختیاری، اراک و …. توسط متقاضیان در جستجوگر گوگل بارها جستجو می گردد.
خاک اصفهان همچون خاک سراسر ایران دارای تنوع زیادی است. لذا باید دقت نمود در هنگام نصب در هر یکی از انواع مختلف خاک حداقل مقاومت مکانیکی 31.5 کیلونیوتن بر متر مربع را داشته باشد. برای استفاده از این لوله با مقاومت مکانیکی پایین تر در هر پروزه حتما می بایست دور آن را با بتن پوشاند تا نیروی نقطه ای یا سطحی که به بدنه لوله وارد می سود باعث شکستن و از بین رفتن آن نگردد.
شرکت بزرگ روتنگران پارسه بزرگترین توزیع کننده این محصول در اصفهان می باشد. برای استعلام قیمت با هزینه حمل به اصفهان می توانید با شماره های شرکت تماس بگیرید و از این مهم اطلاع یابید.
شهر شیراز مرکز استان فارس می باشد. فاصله این شهر تا تهران 895 کیلومتر و تا اصفهان 481 کیلومتر و تا بندر بوشهر 320 کیلومتر است. این فاصله ها باعث شده بسیاری از شرکت هایی که در استان فارس در حال فعالیت هستند برای تامین مایحتاج خود نسبت راه اندازی شهرک صنعتی در شهر شیراز اقدام نمایند. لوله کاروگیت شیراز نیز بدلیل نیاز به جمع آوری و انتقال فاضلاب صنعتی و انسانی بسیار زیادی که در مناطق ویژه اقتصادی همچون عسلویه تولید می شود عبارتی بسیار حائز اهمیت از نظر گوگل می باشد. بمنظور تهیه این لوله های فاضلابی می توانید با بزرگترین تولید کننده لوله فاضلاب پلی اتیلنی تماس بگیرید و کارشناسان ما قیمت و مدت زمان تولید و ارسال آن را به شهر شیراز را به شما اعلام نمایند.
مشهد بدلیل همجواری با افغانستان از یک سو و ترکمنستان از سوی دیگر بعنوان یکی از مبادی اصلی صادرات به خارج از کشور می باشد. مشهد همچنین بدلیل وجود تعداد بسیار زیاد پروژه عمرانی و استفاده از بودجه های خاص عمرانی امروزه مورد توجه تمامی پیمانکاران دارای صلاحیت کشور می باشد. بدلیل تراکم بالای آپارتمان سازی در شهر اهمیت لوله کاروگیت مشهد نیز زیاد است لذا شرکت روتنگران پارسه تصمیم گرفته است تا با احداث بزرگترین انبار در استان خراسان رضوی تامین کننده سطح وسیعی از نیاز شرکت ها و حتی ادارات آب و فاضلاب استان خراسان بزرگ باشد.
در سایزهای کوچک لوله فاضلابی دوجداره تا 400 میلیمتر هزینه سرانه حمل برای هر متر معادل 3 هزار تومان خواهد بود ولی در سایزهای بالاتر می بایست قیمت لوله را هزینه حمل تجمیع نموده و تقسیم بر مقدار لوله ای که درون ماشین بارگیری شده است نمود.
لوله کاروگیت قزوین یکی از معتبرترین مارک های تولیدی در ایران می باشد. بدلیل مرکزیت قزوین در کشور اغلب تولید کنندگان علاقه دارند این نوع محصول را در این شهر تولید کنند. مهمترین فاکتور در این تصمیم گیری هزینه حمل به سراسر کشور است. استان قزوین با دارا بودن تنها یک درصد از مساحت ایران نزدیک به ده درصد در اقتصاد و تولیدات کشور نقش دارد. قزوین یکی از صنعتی ترین شهرهای ایران دارای 5 شهرک صنعتی به نام های شهرک صنعتی لیا قدیم، شهرک صنعتی لیا جدید ، شهرک صنعتی کاسپین ، شهرک صنعتی البرز و … می باشد.
بمنظور تامین لوله پلی اتیلن فاضلابی در قزوین بهترین روش این است که شما به یکی از شهرک های صنعتی قزوین سر بزنید و یکی از تولید کنندگان را انتخاب کنید. سایزهای متنوع تولیدی دست شما را در تامین این نوع خاص از لوله باز خواهد گذاشت.
تقاضای این محصول در شهرهای مختلف ایران و جهان بدلیل مزایای بسیار زیاد آن نسبت به لوله های بتنی و فلزی در حال افزایش است . شهرهایی که در مرکز ایران قراردارند همچون تهران ، قزوین ، قم و سمنان بدلیل مرکزیت در ارسال بار کارخانجات بیشتری را درخود جای داده اند.
شهر قم پایتخت مذهبی ایران بدلیل اجرای پروژه های جمع آوری فاضلاب در سطح شهری و جمع آوری پساب فاضلاب در شهرک های صنعتی قطعا نیاز به این محصول در سایزهای مختلف زیادی خواهد داشت .
شرکت بزرگ روتنگران پارسه با انباری بزرگ در شهر قم بعنوان کارخانه لوله کاروگیت قم شناخته می شود چرا که هزینه حمل از شهر قزوین تا انبار قم به عهده این شرکت می باشد . در صورتی که انبار قم دارای لوله ی سایز مورد نظر خریدار نباشد تنها هزینه ای که به شما تحمیل خواهد شد این است که مدت زمان یک ماهه را در تحویل بار در نظر بگیرید. در صورت وجود عجله در دریافت محصول ما سعی می کنیم با کمترین قیمت باربری لوله های مورد نیاز شما را به دست شما برسانیم.
گرمسار شهری در استان سمنان و نزدیک ترین شهر به استان تهران می باشد که بدلیل همجواری با تهران دارای مزیت دسترسی به حداکثر امکانات در پایتخت می باشد. از جمله باربری های متعدد و ارزان و در عین حال عدم وجود قوانین دست و پاگیر کارخانجات تاسیس شده در استان تهران.
کارخانه لوله کاروگیت قدیر لوله در شهر گرمسار بعنوان بزرگترین شریک تجاری شرکت بزرگ روتنگران پارسه آمادگی خود را به منظور تولید لوله پلی اتیلن فاضلابی از سایز 160 تا 1400 اعلام می نماید. سایز بالاتر از 1400 را کارخانه روتنگران و قدیر لوله بصورت جوینت ونچر با هم تولید و در اختیار مشتری قرار می دهند. کارخانه قدیر در گرمسار برای تولید سایزهای 160 تا 800 از روش تولید به روش تزریق قالبی استفاده می نماید.
در سایزهای بزرگتر از 800 کارخانه قدیر لوله گرمسار از روش اسپیرال کاروگیت استفاده می نماید که مطابق به استانداردهای لوله های لهستان می باشد.
اهواز مرکز استان خوزستان یکی از پردرآمدترین شهرهای ایران می باشد. وجود کارخانجات پتروشیمی بسیار زیاد و سطح آب زیرزمینی بالا شرایط کاری را در این استان سخت نموده است لذا تمامی تجهیزاتی که در شهر اهواز استفاده می شود می بایست از بالاترین کیفیت ها برخوردار باشد .
لوله کاروگیت اهواز نیز در جستجوهای گوگل بدلیل دوری از مرکز کشور و حذف هزینه های حمل گزاف اهمیت خاص پیدا کرده است. شرکت فولاد خوزستان و شرکت ملی حفاری ایران بزرگترین مشتریان شرکت بزرگ روتنگران پارسه در بحث لوله های کاروگیت می باشند.
لوله های کاروگیت اهواز در مقاومت 31.5 کیلونیوتن به بالا باید تولید شود چرا که به هیچ عنوان نوع ارزان آن در اهواز مقاومت لازم جهت انتقال فاضلاب زیرزمین با فشار آب زیرزمینی را ندارد. گواه این مدعا شرکتهایی همچون قدیرلوله پاسارگاد و قدراتصال هستند که در این خصوص خاطره خوبی ندارند .
لوله های دوجداره پلی اتیلن از سایز ۱۱۰ تا ۱۰۰۰ درفشارهای حلقوی SN 8, SN 12 مطابق استانداردهای DIN 16961 و ISIR 9116 تولید میشوند. این لوله ها معمولابه اتصالات اضافی نیازی ندارند و در تعداد نیروی کارگر هم صرفه جویی میشود. این لوله ها ازپلی اتیلن ساخته میشوند و به همین علت برای مصارف فاضلابی طولانی مدت هم بسیار مناسب هستند.
سبک ، سریع و قابل کنترل
لوله های کاروگیت پلی اتیلن علاوه برسبک بودن بسیار مقاوم در برابر ضربه ها و شوکها هستند. برای کارگذاری لوله های کاروگیت نیازی به تجهیزات سنگین نیست و سرعت پروژه هایی که از این لوله ها استفاده میکنند بسیار بالا است زیرا اتصالات در این لوله ها بسیار ساده است. سطح داخلی این لوله ها دارای رنگ روشن است و درصورت نیازبه راحتی میتوان با یک دوربین لوله ها را کنترل کرد.
لوله های کاروگیت را بر اساس قطر دهانه داخلی نام گذاری کرده اند که در جدول زیر می توانید مشخصات و اندازی این لوله ها را مشاهده کنید. قطر خارجی لوله کاروگیت بستگی به مقاومت مکانیکی یا رینگ استیفنس دارد که در سه کلاس ۱۶ ، ۳۱٫۵ و ۶۴ کیلو نیوتن بر متر مربع مورد تولید و بازرسی قرار میگیرد.
نام لوله کاروگیت | قطر دهانه داخلی بر حسب میلی متر | قطر بیرونی بر حسب میلی متر | سایز برا اساس اینچ |
سایزبندی لوله کاروگیت | |||
۱۱۰ | ۱۱۰ | ۱۲۷ | ۴ |
۱۶۰ | ۱۶۰ | ۱۸۷ | ۶ |
۲۰۰ | ۲۰۰ | ۲۳۱ | ۸ |
۲۵۰ | ۲۵۰ | ۲۹۱ | ۱۰ |
۳۱۵ | ۳۱۵ | ۳۶۴ | ۱۲ |
۴۰۰ | ۴۰۰ | ۴۶۸ | ۱۶ |
۵۰۰ | ۵۰۰ | ۵۸۴ | ۲۰ |
۶۰۰ | ۶۰۰ | ۷۰۸ | ۲۴ |
۷۰۰ | ۷۰۰ | ۸۲۷ | ۲۸ |
۸۰۰ | ۸۰۰ | ۸۹۰ | ۳۲ |
۹۰۰ | ۹۰۰ | ۹۲۸ | ۳۶ |
۱۰۰۰ | ۱۰۰۰ | ۱۱۳۰ | ۴۰ |
سایزبندی لوله پلی اتیلن اسپیرال کاروگیت | |||
۱۲۰۰ | ۱۲۰۰ | ۱۳۲۰ | ۴۸ |
۱۴۰۰ | ۱۴۰۰ | ۱۵۶۰ | ۵۵ |
۱۶۰۰ | ۱۶۰۰ | ۱۸۰۰ | ۶۳ |
۱۸۰۰ | ۱۸۰۰ | ۲۰۰۰ | |
۲۰۰۰ | ۲۰۰۰ | ۲۲۴۰ | |
۲۵۰۰ | ۲۵۰۰ | ۲۷۸۰ | |
۳۰۰۰ | ۳۰۰۰ | ۳۳۰۰ |
۱۱۰ میلیمتر , ۱۲۵ میلیمتر , ۱۶۰ میلیمتر , ۲۰۰ میلیمتر , ۳۰۰ میلیمتر , ۳۱۵ میلیمتر , ۴۰۰ میلیمتر , ۵۰۰ میلیمتر , ۶۰۰ میلیمتر , ۷۰۰ میلیمتر , ۸۰۰ میلیمتر , ۱۰۰۰ میلیمتر , ۱۲۰۰ میلیمتر , ۱۴۰۰ میلیمتر , ۱۶۰۰ میلیمتر , ۱۸۰۰ میلیمتر , ۲۴۰۰ میلیمتر , ۲۵۰۰ میلیمتر , ۳۰۰۰ میلیمتر
لوله های اسپیرال کاروگیت که دارای وجه تمایز زیادی با لوله های کاروگیت هستند در چند مورد با لوله های کاروگیت تفاوتهایی دارند که بیشتر در نوع تولید و اتصال آنهاست که در زیر به صورت کامل شرح خواهیم داد. لوله کاروگیت فاضلاب از سایز ۱۲۰۰ به بالا بصورت لوله پلی اتیلن اسپیرال تولید می شوند.لوله های اسپیرال کاروگیت توسط دو اکسترودر که یکی لایه بیرونی و دیگری لایه داخلی را تولید میکنند به اجماع میرسند و نهایتا لوله ای با مشخصات استاندارد از دستگاه خارج میگردد.
در واقع لوله های اسپیرال کاروگیت به نوعی تلفیق دو لایه از مواد پلی اتیلن زرد رنگ و مشکی رنگ میباشند که به صورت اسپیرال یا مارپیچ پس از گذراندن مراحلی به این شکل در می آیند.
مورد دیگر نوع اتصال این لوله هاست همانطور که گفته شد لوله های کاروگیت به صورت کوپلری به یکدیگر متصل میگردند یعنی یک اتصال نر و یک اتصال ماده اما در لوله های اسپیرال کاروگیت شریط متفاوت است و لوله ها به صورت جوش اکستروژنی با دستگاه جوش به یکدیگر متصل میگردند و از استحکام بالایی نیز برخوردارند. هر دو این این سازه ها جزء لوله های پلی اتیلن فاضلابی به حساب می آیند و همچنین سازه این لوله ها دوجداره محسوب میشود.
استفاده در شبکه اصلی فاضلاب و معابر آدم رو لوله های زهکشی و انتقال آب رودخانه ها به صورت ثقلی، معمولا لوله ۹۰۰ کم مصرف است و همیشه از ۸۰۰ تا ۱۰۰۰ استفاده می شود.روتنگران یکی از شرکت های تولید کننده با کیفیت لوله پلی اتیلن آبرسانی و لوله کاروگیت فاضلابی (از نوع کاروگیت و اسپیرال) از سایز ۱۱۰ تا ۳۰۰۰ میلیمتر و لوله زهکشی و لوله پی وی سی (PVC) میباشد.
توجه : لوله کاروگیت فاضلاب از سایز ۱۲۰۰ به بالا بصورت لوله پلی اتیلن اسپیرال و یا لوله پلی اتیلن کورتیوب تولید می شود. لوله پلی اتیلن فاضلاب در سایز ۳۰۰۰ میلیمتر فقط بصورت لوله پلی اتیلن دوجداره کورتیوب تولید می گردد.
توجه : لوله های اسپیرال با مواد PE80 ، PE100 و ضرایب مقاومتی ۱۶ و ۳۱٫۵ و ۶۴ کیلو نیوتن بر متر مربع می باشند.
برخی از ویژگیهای این محصول ساخته روتنگران پارسه به شرح زیر است :
لوله کاروگیت پلی اتیلنی H.D.P.E کاربردهای فراوانی دارد، استفاده از لوله کاروگیت برای مدیریت جریان آب ها و فاضلاب بسیار مناسب است و مهمترین کاربرد این نوع لوله است.
فشار حلقوی لوله کاروگیت یا مقاومت حلقوی لوله کاروگیت ، یکی از خصوصیات فیزیکی این لوله ها است وعبارت است از میزان فشاری که دیواره لوله قادر است آن را تحمل کند. فشار حلقوی لوله کاروگیت معمولاً بر حسب واحد استاندارد کیلونیوتن بر متر مربع (KN/M2) اندازه گیری می شود؛ فشار حلقوی در لوله های کاروگیت عبارت است از میزان فشار بر حسب کیلونیوتن، که بر واحد سطح لوله بر حسب متر مربع وارد می شود. این پارامتر به عنوان معیار پایداری لوله در برابر فشارهای محیط است و در واقع دوام آن را در خط لوله نشان می دهد.
اتصالات لوله کاروگیت به روش های مختلفی انجام می گیرد:
کارخانه روتنگران پارسه از سال 1380 در زمینه تولید انواع لوله تک جداره پلی اتیلن و لوله دوجداره پلی اتیلنی (لوله کاروگیت، لوله کورتیوب و لوله اسپیرال) و اتصالات فعالیت می کند که با توجه به کیفیت تولید و رعایت استانداردهای مربوط با به روزترین دستگاه های تولید لوله با خطوط تولید ۲۴ ساعته در صدر جدول تولید کنندگان لوله های پلی اتیلنی قرار گرفته است . لذا خرید از مجموعه حاضر با توجه حذف واسطه ها و خرید مستقیم از تولید کننده از نظر قیمتی و همچنین با توجه به اعتبار چندین ساله پایپ ایران در کیفیت ساخت محصولات ، مقرون به صرفه خواهد بود.
جهت آشنایی و دریافت اطلاعات تخصصی تر و لیست قیمت در زمینه لوله های کاروگیت می توانید با مشاوران کارخانه روتنگران پارسه تماس حاصل فرمایید. قدمت و اعتبار ما آرامش خیال شماست.

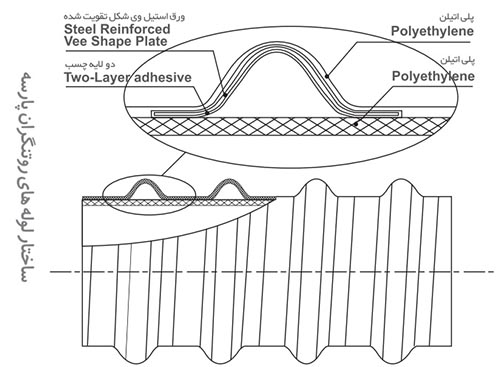

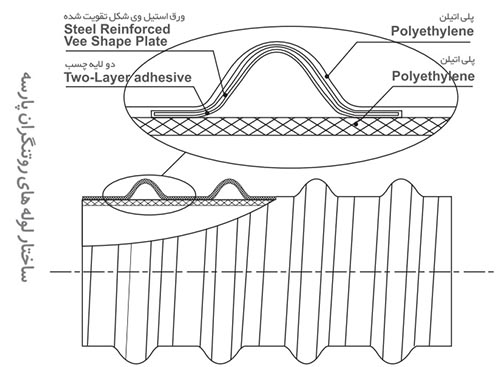

لوله کاروگیت اسپیرال مسلح که در واقع لوله ۵ لایه پلی اتیلن تقویت شده با فلز می باشند که از ۵ لایه تشکیل شده اند:
لایه پلی اتیلن مشکی – چسب پلی اتیلن – فلز st12 روغنی و یا گالوانیزه چسب پلی اتیلن و یا لایه زرد داخلی که معمولا ضخامتی حدود ۱ سانت دارند. لوله کاروگیت اسپیرال مسلح دارای مقاومت حلقوی بسیار بالایی بوده و در برابر ارتعاشات زمینی مقاوم می باشند. لوله های کاروگیت اسپیرال مسلح در پروژه های انتقال آب های باران-زهکشی-فاضلاب های شهری و صنعتی کاربرد دارد. لوله های کاروگیت اسپیرال مسلح را می توان در شاخه های ۶ و ۱۲ متری تولید و عرضه نمود.
۱-جوش اکسترودر: یکی از معمول ترین و مناسب ترین جوش ها در اتصال دهی لوله کاروگیت اسپیرال مسلح می باشد.
۲-جوش الکتروفیوژن: این نوع جوش به دلیل هزینه بسیار بالا اتصال در پروژه ها کمتر مورد استفاده قرار میگیرد.
۳-اتصال کوپلر: برای اتصال ۲ لوله به یکدیگر میتوان از کوپلرهای اورینگی نیز استفاده نمود اما به جهت سایز بالای این لوله ها آببندی آنها بسیار مشکل و هزینه تمام شده بالایی را در پروژه خواهد داشت.
از امتیازات منحصر به فرد این لوله ها مسلح بودن و مقاومت بالایی می باشد که در هنگام ترانشه برداری دچار مشکلات بعدی نخواهد شد و نیازی به کوبش خاک در کف ترانشه نمی باشد. لوله کاروگیت اسپیرال مسلح پلی اتیلن تقویت شده با فولاد راه حلی منطقی در میان انواع لوله ها است. این تکنولوژی است که در آن از ساختار کامپوزیتی استیل-پلاستیکی به جای کاربرد پلاستیک تنها جهت تولید لوله برای مصارف آبهای سطحی فاضلابی و زهکشی استفاده میشود. این ساختار کامپوزیتی جدید مزایایی همچون مقاومت حلقوی بالا، قیمت پایین تر و قابلیت تولید در قطرهای بزرگ را به همراه دارد.
استفاده در شرایط سخت
لوله پلی اتیلن کاروگیت اسپیرال مسلح از نظر ساختاری مزایایی همچون مقاومت حلقوی بالا را نسبت به لوله های پلی اتیلن سنتی دارد. شیارهای تقویت شده با فولاد موجود در ساختار لوله از تغییر شکل تدریجی لوله جلوگیری میکند. لوله پلی اتیلن پنج لایه تقویت شده با فولاد دو برابر لوله پلی اتیلن تقویت نشده استحکام دارد و نسبت به درجه حرارت و نور خورشید مقاوم تر است.
لوله پلی اتیلن کاروگیت اسپیرال مسلح بصورت آببندی ساخته میشود و در مصارفی با خاک خورنده و جریان های ساینده مورد استفاده قرار میگیرد. این لوله ها در شاخه های استاندارد ۶، ۹ و ۱۲ متری تولید می گردد. لوله پلی اتیلن تقویت شده در شاخه های طویل و با خاصیت اتصال ساده هزینه ها را تا حد زیادی کاهش میدهد.
دانلود کاتالوگ فراینده تولید لوله کاروگیت (لوله کاروگیت دوجداره مسلح)-(لوله کاروگیت اسپیرال مسلح)-(لوله پلی اتیلن کاروگیت)-(لوله پلی اتیلن اسپیرال)
استاندارد ملي 18781 پلاستيکها-لوله هاي پلي اتيلن pe کاروگيت تقويت شده با فولاد
روتنگران پارسه اولين شرکت دريافت کننده استاندارد ملي 18781
گروه تولیدی روتنگران پارسه بزرگترین تولید کننده لوله کاروگیت مسلح اسپیرال
لوله کاروگیت اسپیرال مسلح HDPE همراه با نوار فولادی تعبیه شده در داخل لوله، مناسب برای مصارف فاضلابی، خطوط زهکشی زیرزمینی، جمع آوری و انتقال پساب ناشی از بارندگی های سنگین و خطوط تهویه است و براساس استاندارد ISIRI 18781 و ASTM-F 2435 تولید می گردد. لوله اسپیرال ساختاری کاروگیتی در بیرون لوله و ساختاری صاف در داخل لوله دارد که با پروفیلی امگا-شکل از جنس استیل گالوانیزه استحکام لوله را تقویت میکند و کاملا در دیواره لوله جاگذاری میشود. اتصال این لوله ها میتواند با جوش اکسترودری و تسمه های الکتروفیوژنی صورت گیرد.
طبقه بندی مقاومت حلقوی مطابق با EN ISO 99692008:
درحال حاضرگروه تولیدی روتنگران پارسه قادر است لوله های پنج لایه کاروگیت اسپیرال مسلح را در سایزهای600mm-800mm-1000mm-1200mm-1400mm-1600mm-1800mm-2000mm-2200mm-2400mm براساس استاندارد ملی ایران 18781 ISIR و مطابق با استاندارد بین المللی ASTM F2435 عرضه نماید. همچنین ساخت اتصالات پلی اتیلن (سه راه – زانو- چهارراه- کاپلرهای اتصال) از جمله خدماتی است که به مشتریان ارائه می گردد.
از انجایی که لوله های دوجداره پلی اتیلن دارای زبری هیدرولیکی کمتری نسبت به سایر لوله ها هستند این لوله ها را میتوان از طریق انتخاب لوله ها با سایز کوچکتر بهینه سازی کردو بنابراین هزینه های کلی مربوط به پروژه کاهش میابد. سطح داخلی لوله ها صاف است و بنابراین ذرات سیستم به سطح لوله نمی چسبند. لوله های کاروگیت پلی اتیلن در طول زمان تحت تاثیر حرکات زمین قرار نمیگیرند و تغییر شکل نمیدهند زیرا این لوله ها بسیار انعطاف پذیر هستند.
لوله کاروگیت یا لوله پلی اتیلن فاضلابی بر اساس استانداردهای آزمون های لوله های پلی اتیلن دوجداره تولید میگردند که در ریز به بررسی استاندارد های لوله کاروگیت میپردازیم:
آزمون اول: آزمون دانسیته یا چگالی است که برای مواد اولیه از استاندارد ISIRI7175-5 و برای محصول از استاندارد ISIRI9116 استفاده می شود.
آزمون دوم: آزمون شاخص جریان مذاب است که برای مواد اولیه پلی اتیلن از استاندارد ISIRI6980 و برای محصول از استاندارد ISIRI9116 کنترل می شود.
آزمون سوم: آزمون مقاومت حلقوی بلند مدت لوله کاروگیت است که از استانداردهای ISIRI9116 و DIN16961 بررسی می شود.
آزمون چهارم: آزمون مقاومت حلقوی کوتاه مدت لوله پلی اتیلن فاضلابی میباشد که از استاندارد های ISIRI9116 و ISO9969 کنترل می شود.
آزمون پنجم: انعطاف پذیری لوله کاروگیت است که از استانداردهای ISIRI9116 و EN1446 جهت بررسی استفاده می شود.
آزمون ششم: تعیین درصد دوده لوله پلی اتیلن دوجداره میباشد که از استاندارد های ISIRI7175-2 و ISIRI9116 استفاده می شود.
آزمون هفتم: تعیین پراکنش دوده لوله پلی اتیلن دوجداره میباشد که از استاندارد های ISIRI7175-6 و ISIRI9116 کنترل می شود.
آزمون هشتم: آزمون ضربه لوله پلی اتیلن کاروگیت است که از استانداردهای ISIRI9116 و EN744 استفاده می شود.
آزمون نهم: بازگشت حرارتی لوله کاروگیت است که برای تعیین مقدار مجاز این پارامتر از استانداردهای ISIRI9116 و ISIRI7175-3 استفاده می شود.
آزمون دهم: کشش خطی جوش لوله پلی اتیلن فاضلابی است که از استاندارد های ISIRI9116 و EN1979 تعیین می گردد.
آزمون یازدهم: شکل ظاهری لوله پلی اتیلن دوجداره میباشد که از طریق استاندارد ISIRI9116 بررسی می گردد.
آزمون آخر: مربوط به نشانه گذاری لوله های پلی اتیلن است که از استاندارد ISIRI9116 استفاده می کنیم.

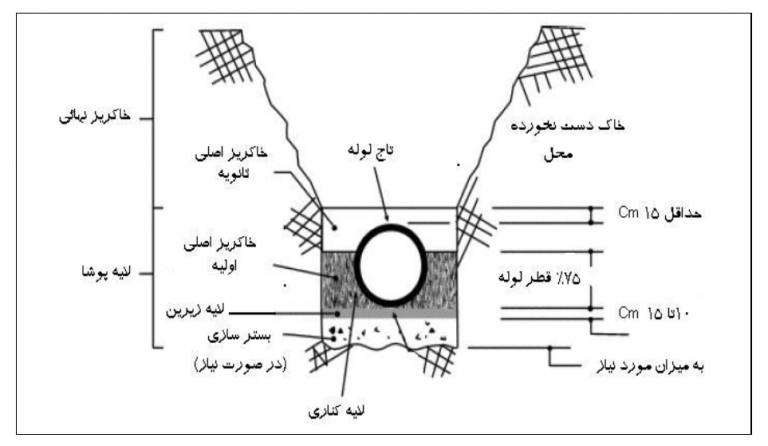

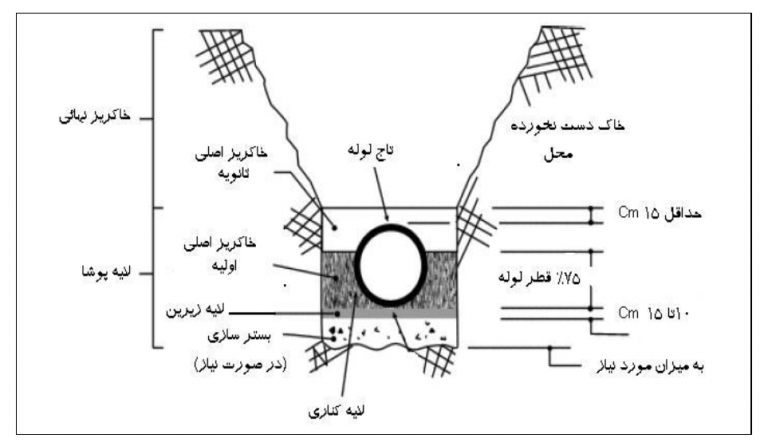

لوله کاروگیت بعنوان لوله اي انعطاف پذير، هنگامي كه به شكل مدفون (نصب در ترانشه) مورد استفاده قرار ميگيرد موضوع تغيير شكل ناشي از بارهاي وارده اهميت مييابد. به همين دلیل جهت نصب اين لوله ها، نقش خاك بعنوان تكيهگاه و همچنين مصالح پركننده بمنظور كنترل تغيير شكل حائز اهمیت است. عملكرد خاك بعنوان تكيه گاه، تابعي از عواملي همچون عمق ترانشه، بارهاي سطحي، مقاومت حلقوی لوله (Ring Stiffness) و نسبت ابعاد استاندارد (Standard Dimension Ratio) ميباشد. در حالت كلي بستر و خاكريزي با استفاده از مصالح محكم و پايدار و در لايه هاي مختلف ايجاد ميشود كه بمنظور توضيح بيشتر، در شكل زير وضعيت لوله و لايه هاي مختلف خاك نمايش داده شده است.
لايه پوشا (Embedment): اين قسمت كه دور تا دور لوله را ميپوشاند و تماس مستقيم با سطح خارجي لوله دارد خود از چند لايه تشكيل شده است كه در مجموع وظيفه انتقال بار و جلوگيري از تغيير شكل لوله را بعهده دارد.
بستر (Foundation):اين لايه در صورتيكه خاك طبيعي كف ترانشه نتواند سطح مناسبي جهت لايه زيرين فراهم نمايد ايجاد ميشود.
لايه زيرين (Bedding):لايه اي كه جهت تراز نمودن كف ترانشه ايجاد ميشود.
لايه كناري (Haunching): لايهاي كه در كناره لوله (نيمه پائيني) ايجاد ميشود و وظيفه انتقال بارهاي وارده را بعهده دارد. كيفيت مصالح مصرفي و چگونگي اجراي اين لايه نقش مهمي در كنترل تغيير شكل لوله هاي پلي اتيلن دارد.
خاكريزي اصلي اوليه (Primary Initial Backfill): اين منطقة خاكريزي كه ارتفاع آن در شرايط معمول تا %۷۵ قطر لوله و در حالتي كه لوله پائين تر از سطح آب زيرزميني مي باشد حداقل تا ۱۵ سانتيمتر روي لوله را ميپوشاند، بعنوان تكيه گاه اوليه در مقابل تغيير شكلهاي جانبي عمل ميكند.
خاكريزي اصلي ثانويه (Secondary Initial Backfill ): عملكرد اساسي اين لايه توزيع نيروهاي سربار و جدا نمودن لوله از هر گونه اثرات ناشي از خاكريز نهائي ميباشد.
خاكريز نهائي (Final Backfill): اين لايه كه از مصالح محل براي اجراي آن استفاده و در نهايت متراكم مي شود كمترين اثر را بر روي لوله دارد اما با ايجاد يك لايه متراكم حالت انتقال بار به شكل قوس افزايش مي يابد و به همين علت و براي جلوگيري از تاثير سوء بارهاي متمركز بر روي لوله ميبايست از بكارگيري نخالههاي ساختماني، مصالح همراه با مواد آلي و تخته سنگهاي بزرگ ممانعت بعمل آورد تا امكان رفت و آمد و گذر وسايل نقليه از روي ترانشه امكان پذير گردد.
همانگونه كه بيان گرديد توان تحمل بار لوله کاروگیت به شكل چشمگيري بوسيله اجراي لايه هاي خاك (مطابق ضوابط فني) در اطراف لوله افزايش مييابد. نيروهاي وارده به لوله کاروگیت از طريق ديواره هاي جانبي به خاك اطراف منتقل ميشود. مقاومت خاك اطراف لوله کاروگیت به شكل منفعل از تغيير شكل بيشتر لوله کاروگیت جلوگيري و همچنين نيروهاي قائم را تحمل مينمايد. ميزان اين مقاومت بستگي به نوع مصالح و چگونگي اجراي لايه پوشا دارد. اجراي لايه مستحكم تردر اطراف لوله کاروگیت ، تغيير شكل كمتر را در پي خواهد داشت. به اين تعامل بين لوله کاروگیت و لايه اطراف آن سيستم خاك- لوله اطلاق مي شود.
هدف اصلي در اجراي صحيح، محدود كردن تغيير شكل لوله کاروگیت مي باشد. تغيير شكل لوله پلی اتیلن فاضلابی در دو مرحله مي تواند اتفاق افتد. تغيير شكل ناشي ازمراحل نصب كه مربوط به نحوه نگهداري و نصب لوله ميشود و تغيير شكل دوران بهره برداري كه مربوط به اعمال بارهاي وارده پس از نصب ميشود.
تغيير شكل دوران بهره برداري بصورت كاهش در قطر عمودي لوله کاروگیت كه ناشي از بارهاي وارده (بارخاكريز و بار ترافيكي) ميباشد پديدار ميشود اما تغيير شكل دوران نصب ميتواند بصورت افزايش و يا كاهش در قطر عمودي لوله مشاهده شود. (افزايش قطر عمودي ناشي از متراكم نمودن لايه هاي اطراف لوله)
بمنظور اطمينان از كيفيت مناسب كارگزاري لوله کاروگیت معمولاً ميزان تغيير شكل قابل قبول توسط طراح ارائه مي شود. اين موضوع بويژه براي لوله هايي كه تحت فشار نمي باشند و داراي SDRبالائي هستند حائز اهميت مي باشد. تغيير شكل عمده، عموماً ۳۰ روز پس از تحكيم خاكريز روي لوله کاروگیت پديدار ميشود. در هر صورت حد تغيير شكل مجاز مطابق ASTM براي لوله هاي به قطر ۲۵۰ تا ۳۰۰۰ ميليمتر به ۳ درصد و مطابق CSA (موسسه استاندارد كانادا) براي لوله هاي به قطر ۴۵۰ تا ۱۲۰۰ ميليمتر به ۵ درصد محدود مي شود.
همانگونه كه بيان شد اجراي صحيح بستر لوله کاروگیت در كاركرد اين لوله ها بسيار با اهميت مي باشد. لذا درانتخاب نوع مصالح و روش اجرا بايد دقت فراوان نمود. هر چند كه جزئيات موضوع به تناسب طرح و در نظر گرفتن شرايطي مانند عمق ترانشه ، فشار هيدرواستاتيكي، بارهاي ساكن و متحرك و غيره ، توسط طراح ارائه مي گردد ولي در ادامه به برخي نكات بصورت كلي اشاره مي شود.
هنگام خرید لوله های کاروگیت ابتدا باید بودجه خود، زمینه مصرفی، نوع لوله کاروگیت مورد نیاز، اندازه و فشار حلقوی لوله های آن را تعیین کنید و سپس اقدام به تحقیق و خرید لوله کاروگیت کنید.
لازم به ذکر است که در حین خرید لوله کاروگیت، صرفا به قیمت لوله کاروگیت توجه نکنید زیرا کیفیت و میزان استحکام نیز از مهم ترین خصوصیاتی است که باید در این لوله ها ببینید.
• اندازه اسمی و فشار اسمی یا همان بار لوله
• زمینه استفاده از لوله کاروگیت از جمله آبرسانی، دیواره چاه، آبیاری، انتقال گاز ها، زهکشی و کاور کابل که هر کدام ابعاد خاص و استانداردی دارند.
• حتما در هنگام خرید لوله های کاروگیت از فروشنده سوال کنید وزن هر رشته لوله کارویت چند کیلوگرم می باشد. بسته به وزن هر رشته لوله کاروگیت، قادر خواهید بود که SN لوله یا همان فشار کار را بدانید. برای مثال SN.8 فشار ۳۱٫۵ کیلونیوتن می باشد یا SN.4 فشار۱۶ کیلونیوتن است. این نوع لوله های استاندارد اجباری ۹۱۱۶ را دارند که نشان دهنده این است که می توان به لوله های کاروگیت برای خرید اطمینان داشت چرا که بیشتر ترکیبات سازنده آن ها پلی اتیلن خالص می باشد.
قیمت لوله کاروگیت 110 میلیمتر با دهانه داخلی 11 سانتی متر و قطر بیرونی 121 میلیمتر. وزن لوله مذکور در هر متر معادل 1 کیلوگرم می باشد . لایه زرد داخلی درون لوله کاروگیت 110 یا 100 چیز مهمی نیست چرا که علنا ویدئو متری درون این لوله امکان پذیر نمی باشد. در کوچه ها و پس کوچه ها و بن بست ها از این لوله بمنظور جمع آوری و هدایت فاضلاب استفاده می شود . برخی از شرکت ها از این لوله ها بمنظور غلاف کابل ها و سیم های مخابراتی استفاده می نماید از این رو به این لولهها لوله کاروگیت مخابراتی نیز گفته می شود .
مورد استفاده در فاضلاب خانگی و غلاف دور کابل برق که مصرف خیلی کمی دارد و همچنین به صورت سفارش تولید می شود.(برای اطلاع دقیق از قیمت روز لوله کاروگیت 600 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
فاضلاب مجتمع و فاضلاب شهری و همچنین برای لوله کاروگیت استفاده می شوند.(برای اطلاع دقیق از قیمت روز لوله کاروگیت 600 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
پرمصرف ترین سایز از لوله کاروگیت می باشد.در زهکشی و غلاف دور لوله و تصفیه فاضلاب استفاده می شود.(برای اطلاع دقیق از قیمت روز لوله کاروگیت 600 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
(برای اطلاع دقیق از قیمت روز لوله کاروگیت 250 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد). بمنظور استعلام قیمت کوپلر و واشر لوله کاروگیت بصورت مجزا می توانید با شماره های شرکت تماس بگیرید. لوله 315 کاروگیت در دو مقاومت 31.5 و 16 تولید می شود و در صورت تولید کمتر از این سفتی حلقوی در اولین ریزش خاک روی آن دچار شکست خواهد شد.
البته استاندارد ایران اجازه تولید لوله کروگیت 315 با سفتی حلقوی 16 معادل sn=4 را نمی دهد و در صورت مشاهده کارخانه تولید کننده را قطعا جریمه خواهد نمود مر اینکه استفاده بجز انتقال فاضلاب داشته باشد همچون غلاف شیر برقی ، جوی های آبرو ، داکت ها و ونت های هوا و …
پس از سایز ۲۰۰ میلیمتر پر مصرف ترین سایز لوله است در اصطلاح لوله ۱۰ اینچ گفته می شود که قطر مفید داخل آن ۲۵سانتی متر است.
در فاضلاب شهری و همچنین فاضلاب مجتمع ها و لوله های زهکشی استفاده می شود.(برای اطلاع دقیق از قیمت روز لوله کاروگیت 600 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
لوله های کاروگیت دوجداره پلیاتیلن با قطر داخلی 400 میلیمتر و قطر خارجی 468 میلیمتر جهت پروژههای عمرانی و مهندسی در شبکه های آبیاری، زهکشی، فاضلاب و پساب قابلیت استفاده را دارد.لولههای کاروگیت در شاخههای 6 متری با نصب کوپلر و واشر سر خود و با شاخه های 12 متری بدون کوپلر و واشر به صورت کاملا مجزا قابلیت عرضه را دارد.لوله های کاروگیت را میتوان در مقاومت های حلقوی (رینگ استیفنس) 16 کیلونیوتن – 31.5 کیلونیوتن و 64 کیلونیوتن تولید و عرضه نمود.
(برای اطلاع دقیق از قیمت روز لوله کاروگیت 600 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
در فاضلاب شهری، جمع آوری آب های سطحی و دریچه های دسترسی مرتفع استفاده می شود. لوله ۵۰۰ گران تر به همین خاطر مصرف لوله ۴۰۰ را بیشتر کرده است.(برای اطلاع دقیق از قیمت روز لوله کاروگیت 600 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
قیمت لوله کاروگیت 600 معادل 60 سانتیمتر در مقاومت مکانیکی 31.5 با وزن هر متر 20 کیلو با کوپلر و واشر با بهترین کیفیت و دارای تائیدیه بازرسی ساتکاب و یا یکی از شرکت های بازرسی مورد تائید وزارت نیرو از لوله کاروگیت ارزان قیمت سایز 600 در ساخت منهول های آدم رو ، جوی های آب ، قالب سازی ، تولید شوتینگ های زباله و … می توان استفاده نمود.در شبکه های جمع آوری فاضلاب همچنین آب های سطحی و معابر آدم روی مخزن ها
(برای اطلاع دقیق از قیمت روز لوله کاروگیت 600 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
قیمت لوله کاروگیت 800 میلیمتر با مقاومت مکانیکی 31.5 کیلونیوتن بر متر مربع و وزن هر متر بدون احتساب کوپلر و واشر 36 کیلو گرم . لوله سبک این سایز می تواند در ساخت ایستگاه های پمپاژ ، مقاوم سازی بدنه های چاه ، منهول دسترسی به درون کانالها و تاسیسات زیر زمینی و استفاده بصورت قالب در پل سازی استفاده شود. امکان نصب نردبان درون لوله کاروگیت ارزان روتنگران وجود دارد. بمنظور مشورت در این مورد و برخورداری از تجربیات و دانش همکاران ما در شرکت روتنگران پارسه تماس و برای اطلاع دقیق از قیمت روز لوله کاروگیت 800 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد .
در فاضلاب شهری، جمع آوری آب های سطحی و دریچه های دسترسی مرتفع استفاده می شود. لوله 900 گران تر به همین خاطر مصرف لوله 800 را بیشتر کرده است.معمولاً در زمینه آبیاری و همچنین انتقال آب میباشد که کاربرد آن در کشاورزی و همچنین زمینه ساختمان سازی بسیار حایز اهمیت است .همچنین برای استفاده در سیستمهای فاضلاب صنعتی و فاضلاب خانگی مورد استفاده قرار میگیرد(برای اطلاع دقیق از قیمت روز لوله کاروگیت 600 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
قیمت لوله فاضلابی سایز 1000 میلیمتر با وزن هر متر حدودا 65 کیلوگرم محاسبه می شود . در صورت استفاده از این سایز لوله در ساخت منهول و مخازن سپتیک و ایستگاه های پمپاژ می توان وزن را تا 50 کیلو در هر متر کاهش داد و قیمت هم کاهش خواهد یافت. (برای اطلاع دقیق از قیمت روز لوله کاروگیت 1000 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
قیمت لوله کاروگیت 1200 که قابلیت دارد بصروت اکستروژن و یا الکترو فیوژن به لوله های هم سایز خود متصل شود را میتوانید برای اطلاع دقیق از قیمت روز لوله کاروگیت 1200 به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد) در این سایز لوله می توان از کوپلر واشر نیز جهت اتصال دو لوله به هم استفاده نمود ولی با توجه به بزرگ بودن قطر لوله فاضلاب و امکان از آب بندی خارج شدن بدلیل بالا بودن دبی فاضلاب در حال انتقال اصولا حتی بعد از استفاده از کوپلر و واشر منطقی است سر لوله های کاروگیتی به هم جوش بخورد.
قیمت لوله کاروگیت دار 1400 میلیمتر در صورت تولید به صورت استاندارد با مقاومت 31.5 کیلونیوتن بر مترمربع دارای وزن هر متر 128 کیلو و در صورت تولید با مقاومت 16 کیلونیوتن بر مترمربع دارای وزن هر متر طول 105 کیلو است که می توانید برای اطلاع دقیق از قیمت روز لوله کاروگیت 1400 به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد).
همچنین در صورت نیاز به تولید لوله پلی اتیلن 1400 کاروگیت دار ارزان می توان این لوله را با مقاومت 8 کیلو نیوتن هم تولید نمود که در این صورت قیمت در هر متر کاهش یافته و مصرف این نوع لوله ها در ساخت مخازن نگهداری اسید و سپتیک تانک کاروگیت می باشد.
قیمت لوله فاضلاب کاروگیتی 1800 میلیمتر دارای وزن 205 کیلو برای مقاومت 31.5 کیلو نیوتن بر مترمربع دارای قابلیت اتصال بصورت جوش اکستروژن (برای اطلاع دقیق از قیمت روز لوله کاروگیت 1800 می توانید به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد)
قیمت لوله پلی اتیلن کاروگیتی سایز 3000 میلیمتر با وزن هر متر 505 کیلو در مقاومت مکانیکی 31.5 کیلو نیوتن بر متر مربع را می توانید (برای اطلاع دقیق از قیمت روز لوله کاروگیت 3000 به محاسبه قیمت و وزن لوله پلی اتیلن و لیست قیمت لوله کاروگیت از منو سایت روتنگران پارسه مراجعه کنید . ما هر روز قیمت های لوله پلی اتیلن رو بروز خواهیم کرد) این لوله ها در جمع آوری فاضلاب و انتقال پساب در شهرک های صنعتی که دبی فاضلاب بهنگام اورهال شدن سیستم ها بسیار بالا می رود و خطوط اصلی انتقال فاضلاب در شهرهای با جمعیت بیشتر از 5 میلیون نفر استفاده می شود.
.
انواع لوله کاروگیت دوجداره اسپیرال
لوله کاروگیت اسپیرال پلی اتیلن روتنگران پارسه مطابق با استاندارد ISIR9116-3 دارای مقاومت حلقوی SN4-SN8-SN16با مواد PE80 ,PE100 قابلیت تولید در این واحد تولیدی را دارد.
لوله کاروگیت اسپیرال با قطر داخلی 1000 میلیمتر و قطر خارجی 1008 میلیمتر و ارتفاع پروفیل 60 میلیمتر در شاخه های 6و 12 متری قابلیت تولید را دارد.
کلیه آزمون های استاندارد در آزمایشگاه این شرکت و با آخرین تکنولوژی روز دنیا مورد تست و آزمایش قرار میگیرد.
لوله کاروگیت اسپیرال 1000 میلیمتر با ضخامت لایه داخلی 5 میلی متر و کشش خط جوش معادل 1020 نیوتن تولید میشود.
لوله های تولیدی این شرکت با مواد شازند، امیرکبیر و مارون تولید و با نشان گزاری و علاِم استاندارد تولید میگردد.
.
انواع لوله کاروگیت دوجداره اسپیرال مسلح
گروه تولیدی روتنگران پارسه اولین وبزرگترین تولید کننده لوله کاروگیت اسپیرال مسلح با قطر داخلی 1000 میلیمتر و قطر خارجی 1125 میلیمتر با مواد از گرید PE80 و PE100 و ضخامت لایه داخلی 9 میلیمتر دارای مقاومت حلقوی 400 کیلو پاسکال درشاخه 6-9-12 متری قابلیت تولید را دارد
نوع ورق مصرفی در لوله کاروگیت اسپیرال مسلح 1000 میلیمتر از نوع ورق روغنی ST12 و ورق گالوانیزه Z20 با ضخامت 1 م م تولید میگردد
لوله کاروگیت اسپیرال مسلح 1000 میلیمتر به دو روش بیکدیگر متصل میشوند
جوش اکسترودر
جوش الکتروفیوژن
لوله کاروگیت اسپیرال مسلح 1000 میلیمتر جهت زهکشی، آبهای سطحی، جمع آوری فاضلاب های صنعتی و شهری و همچنین پل ها ،بزرگراها کاربرد دارد.
Tolerable pressure | Pitch Width | Outside Pipe Diamiter | THK Above PItch | THK between Pitches | Inner Layar Thickness | Band Width | Band Thickness | Pipe Size |
64KN | 150mm | 1125mm | 3.0mm | 8mm | 5.0mm | 124.5mm | 1mm | 1000mm |
64KN | 180mm | 1325mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1200mm |
64KN | 210mm | 1530mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1400mm |
64KN | 230mm | 1740mm | 3.0mm | 8mm | 5.0mm | 182mm | 1.2mm | 1600mm |
64KN | 230mm | 1960mm | 3.5mm | 9mm | 5.0mm | 212.5mm | 1.5mm | 1800mm |
64KN | 235mm | 2185mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2000mm |
64KN | 235mm | 2385mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2200mm |
64KN | 235mm | 2585mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2400mm |
لوله کاروگیت اسپیرال مسلح با قطر اسمی 1200 میلیمتر و قطر خارجی 1325 مطابق با استاندارد ملی ایران به شماره 18781 مسلح شده با ورق فلزی از جنس فولاد ST12 با ضخامت 1 میلیمتر و ضخامت لایه داخلی 9 میلیمتر و فشار حلقوی 420 کیلوپاسکال جهت پروژههای عمرانی صنعتی وکشاورزی قابلیت تولید را در گروه تولیدی روتنگران دارد.
این شرکت یکی از بزرگترین تولید کنندگان تولید کنندگان لوله های کاروگیت اسپیرال مسلح در ایران بوده و توانایی تولید لوله کاروگیت اسپیرال مسلح تا قطر 2400 میلیمتر را درحداقل فشار 420 کیلو پاسکال را دارد.
Tolerable pressure | Pitch Width | Outside Pipe Diamiter | THK Above PItch | THK between Pitches | Inner Layar Thickness | Band Width | Band Thickness | Pipe Size |
64KN | 150mm | 1125mm | 3.0mm | 8mm | 5.0mm | 124.5mm | 1mm | 1000mm |
64KN | 180mm | 1325mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1200mm |
64KN | 210mm | 1530mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1400mm |
64KN | 230mm | 1740mm | 3.0mm | 8mm | 5.0mm | 182mm | 1.2mm | 1600mm |
64KN | 230mm | 1960mm | 3.5mm | 9mm | 5.0mm | 212.5mm | 1.5mm | 1800mm |
64KN | 235mm | 2185mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2000mm |
64KN | 235mm | 2385mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2200mm |
64KN | 235mm | 2585mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2400mm |
لوله کاروگیت دوجداره اسپیرال مسلح 1400 م م با مقاومت حلقوی 400 کیلوپاسکال معادل 64 کیلو نیوتن مطابق با استاندارد ملی ایران بشماره 18781و استاندارد ASTM-F2435جهت مصارف آّ فاضلاب زهکشی آب باران وسیستمهای تهویه مورداستفاده قرار میگیرد
لوله کاروگیت اسپیرال دوجداره مسلح با قطر داخلی 1400 م م و قطر خارجی 1530 م م و ضخامت جداره داخلی 11 م م با ورق فلزی ST12وضخامت 1.2 م م واز نوعفولاد مبارکه قابلیت تولید را دارد .
مقاومت حلقوی لوله کاروگیت اسپیرال مسلح مطابق با استاندارد EN476میباشدکه بیانگر مقاومت لوله در برابر تغییر شکل ناشی از فشار خارجی وارد بر لوله میباشد .
Tolerable pressure | Pitch Width | Outside Pipe Diamiter | THK Above PItch | THK between Pitches | Inner Layar Thickness | Band Width | Band Thickness | Pipe Size |
64KN | 150mm | 1125mm | 3.0mm | 8mm | 5.0mm | 124.5mm | 1mm | 1000mm |
64KN | 180mm | 1325mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1200mm |
64KN | 210mm | 1530mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1400mm |
64KN | 230mm | 1740mm | 3.0mm | 8mm | 5.0mm | 182mm | 1.2mm | 1600mm |
64KN | 230mm | 1960mm | 3.5mm | 9mm | 5.0mm | 212.5mm | 1.5mm | 1800mm |
64KN | 235mm | 2185mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2000mm |
64KN | 235mm | 2385mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2200mm |
64KN | 235mm | 2585mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2400mm |
لوله کاروگیت اسپیرال دوجداره مسلح 1600 م م مسلح شده با نوار فولادی از جنس ST12که دارای مقاومت حلقوی معادل 420 کیلوپاسکال را دارد.
لوله های کاروگیت اسپیرال مسلح 1600 م م قابلیت تولید در شاخه های 6-9-12 متری قابلیت تولید را داشته و براساس استاندارد ASTM-F2435واستاندارد ملی ایران به شماره 18781تولید ودارای مزایای بسیار نسبت به لوله های مشابه همچون فایبرگلاس بتنی واسپیرال میباشد
مقاومت بسیار بالا قیمت مناسب هزینه حمل مناسب انعطاف پذیری از عمده ویژگی های این لوله میباشد
لوله کاروگیت اسپیرال مسلح با قطر داخلی 1600 م م وقطر خارجی 1740 م م با ضخامت لایه داخلی 11م م مورد مصارف اب های کشاورزی ،زهکشی ،پساب های صنعتی وخانگی میباشد.
Tolerable pressure | Pitch Width | Outside Pipe Diamiter | THK Above PItch | THK between Pitches | Inner Layar Thickness | Band Width | Band Thickness | Pipe Size |
64KN | 150mm | 1125mm | 3.0mm | 8mm | 5.0mm | 124.5mm | 1mm | 1000mm |
64KN | 180mm | 1325mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1200mm |
64KN | 210mm | 1530mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1400mm |
64KN | 230mm | 1740mm | 3.0mm | 8mm | 5.0mm | 182mm | 1.2mm | 1600mm |
64KN | 230mm | 1960mm | 3.5mm | 9mm | 5.0mm | 212.5mm | 1.5mm | 1800mm |
64KN | 235mm | 2185mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2000mm |
64KN | 235mm | 2385mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2200mm |
64KN | 235mm | 2585mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2400mm |
لوله کاروگیت اسپیرال مسلح قطر داخلی 1800 میلیمتر از مواد HDPE هایدنسیتی با گرید PE80 -PE100 همراه با نوار فولاد تعبیه شده در داخل لوله جهت مصارف فاضلابی – خطوط زهکشی و جمع آوری آبهای سطحی ناشی از بارندگی های سنگین و خطوط انتقال و تهویه استفاده میشود.
لوله کاروگیت اسپیرال مسلح با قطر داخلی 1800 میلیمتر و قطر خارجی 1960 میلیمتر دارای ضخامت جداره 12 میلیمتر با ورق فولادی از جنس ST12 فولاد مبارکه استحکام و مقاومت این لوله را تا 400 کیلوپاسکال افزایش داده است .
نصب آسان حمل و نقل آسان هزینه اجرای مناسب ،قیمت کالای مناسب از ویژگی های این نوع لوله میباشد.
Tolerable pressure | Pitch Width | Outside Pipe Diamiter | THK Above PItch | THK between Pitches | Inner Layar Thickness | Band Width | Band Thickness | Pipe Size |
64KN | 150mm | 1125mm | 3.0mm | 8mm | 5.0mm | 124.5mm | 1mm | 1000mm |
64KN | 180mm | 1325mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1200mm |
64KN | 210mm | 1530mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1400mm |
64KN | 230mm | 1740mm | 3.0mm | 8mm | 5.0mm | 182mm | 1.2mm | 1600mm |
64KN | 230mm | 1960mm | 3.5mm | 9mm | 5.0mm | 212.5mm | 1.5mm | 1800mm |
64KN | 235mm | 2185mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2000mm |
64KN | 235mm | 2385mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2200mm |
64KN | 235mm | 2585mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2400mm |
لوله کاروگیت اسپیرال مسلح با قطر داخلی 2000 مم و قطر خارجی 2185 مم مورد مصرف در شبکه های آبرسانی،فاضلاب،و مصارف غیر فشاری و زهکشی مورد استفاده قرار میگیرد.
نوع ورق مورد استفاده در این نوع لوله ها از جنس فولاد ST12 با ضخامت 1.5 مم و همچنین از ورق Z20 گالوانیزه با روکش روی که دارای مقاومت حلقوی 420 کیلوپاسکال میباشد.
دوسر لوله کاروگیت اسپیرال مسلح به گونه ای تولید میشود که تراز و تنظیم و جاگزاری لوله ها روی لبهها هم به آسانی صورت میپذیرد.
هزینه حمل وقیمت تمام شده این لوله ها بسیار مناسب و دارای مقاومت حلقوی بسیار بالایی میباشد .
Tolerable pressure | Pitch Width | Outside Pipe Diamiter | THK Above PItch | THK between Pitches | Inner Layar Thickness | Band Width | Band Thickness | Pipe Size |
64KN | 150mm | 1125mm | 3.0mm | 8mm | 5.0mm | 124.5mm | 1mm | 1000mm |
64KN | 180mm | 1325mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1200mm |
64KN | 210mm | 1530mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1400mm |
64KN | 230mm | 1740mm | 3.0mm | 8mm | 5.0mm | 182mm | 1.2mm | 1600mm |
64KN | 230mm | 1960mm | 3.5mm | 9mm | 5.0mm | 212.5mm | 1.5mm | 1800mm |
64KN | 235mm | 2185mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2000mm |
64KN | 235mm | 2385mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2200mm |
64KN | 235mm | 2585mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2400mm |
لوله کاروگیت اسپیرال مسلح با قطر داخلی 2000 مم و قطر خارجی 2185 مم مورد مصرف در شبکه های آبرسانی،فاضلاب،و مصارف غیر فشاری و زهکشی مورد استفاده قرار میگیرد.
نوع ورق مورد استفاده در این نوع لوله ها از جنس فولاد ST12 با ضخامت 1.5 مم و همچنین از ورق Z20 گالوانیزه با روکش روی که دارای مقاومت حلقوی 420 کیلوپاسکال میباشد
روش اتصال این لوله ها ،اکسترودری و جوش الکتروفیوژنی میباشد.
دوسر لوله کاروگیت اسپیرال مسلح به گونه ای تولید میشود که تراز و تنظیم و جاگزاری لوله ها روی لبهها هم به آسانی صورت میپذیرد.
هزینه حمل و قیمت تمام شده این لوله ها بسیار مناسب و دارای مقاومت حلقوی بسیار بالایی میباشد .
Tolerable pressure | Pitch Width | Outside Pipe Diamiter | THK Above PItch | THK between Pitches | Inner Layar Thickness | Band Width | Band Thickness | Pipe Size |
64KN | 150mm | 1125mm | 3.0mm | 8mm | 5.0mm | 124.5mm | 1mm | 1000mm |
64KN | 180mm | 1325mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1200mm |
64KN | 210mm | 1530mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1400mm |
64KN | 230mm | 1740mm | 3.0mm | 8mm | 5.0mm | 182mm | 1.2mm | 1600mm |
64KN | 230mm | 1960mm | 3.5mm | 9mm | 5.0mm | 212.5mm | 1.5mm | 1800mm |
64KN | 235mm | 2185mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2000mm |
64KN | 235mm | 2385mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2200mm |
64KN | 235mm | 2585mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2400mm |
لوله کاروگیت اسپیرال مسلح با قطر داخلی 2400 م م و قطر خارجی 2585م م وضخامت لایه داخلی 13م م با ورق گالوانیزه Z20وورق روغنی ST12در شاخه های 6-9-12 متری با روش جوش اکسترودر وجوش لب به لب و الکتروفیوژنی را دارد
گروه تولیدی روتنگران پارسه افتخار دارد لوله های کاروگیت اسپیرال مسلح تولیدی خودرا به کشورهای همسایه منجمله عراق افغانستان ترکیه صادر نمایدهمچنین این شرکت لوله های کاروگیت مسلح تولیدی را از قطر 1000 م م تا 2400 م م تولید داردهمچنین لوله های کاروگیت اسپیرال تولیدی این شرکت با آخرین تکنولوژی روز دنیا وجهت پروژه های عمرانی وشبکه های انتقال تولید وعرضه میگردد
لوله کاروگیت اسپیرال مسلح 2400 م م از 5 لایه -فلز چسب وپلی اتیلن تشکیل شده است
مقاومت در برابر خوردگی وزن سبک اصطکاک پایین مقاومت در برابر خوردگی ومواد شیمیایی وانعطاف پذیری و نصب آسان از ویژگی های این لوله میباشد.
Tolerable pressure | Pitch Width | Outside Pipe Diamiter | THK Above PItch | THK between Pitches | Inner Layar Thickness | Band Width | Band Thickness | Pipe Size |
64KN | 150mm | 1125mm | 3.0mm | 8mm | 5.0mm | 124.5mm | 1mm | 1000mm |
64KN | 180mm | 1325mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1200mm |
64KN | 210mm | 1530mm | 3.0mm | 8mm | 5.0mm | 154.5mm | 1.2mm | 1400mm |
64KN | 230mm | 1740mm | 3.0mm | 8mm | 5.0mm | 182mm | 1.2mm | 1600mm |
64KN | 230mm | 1960mm | 3.5mm | 9mm | 5.0mm | 212.5mm | 1.5mm | 1800mm |
64KN | 235mm | 2185mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2000mm |
64KN | 235mm | 2385mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2200mm |
64KN | 235mm | 2585mm | 3.5mm | 9mm | 6.5mm | 234.5mm | 1.8mm | 2400mm |
دانلود کاتالوگ مشخصات فنی لوله کاروگیت
قیمت لوله کاروگیت = قیمت مواد پلی اتیلنی با گرید HDPE100 یا HDPE80 از خانواده EX3 که در تولید لوله مورد استفاده قرار گرفته است ضربدر قیمت روز مواد پلی اتیلنی + سود کارخانه + هزنیه حمل از کارخانه تا محل پروژه
قیمت مواد اولیه از طریق بورس کالای ایران مورد محاسبه قرار می گیرد و بصورت هفتگی و با نوسان قیمت ارز و قیمت نفت جهانی مورد ازریابی قرار می گیرد.
در صورت داشتن هرگونه سوال و یا نظر درباره مقاله لوله کاروگیت از انتهای همین صفحه مطلب خود را ارسال کنید ، در کمترین زمان پاسخگو هستیم .
همچنین می توانید با مشاوران ما در شرکت روتنگران تماس بگیرید.
مشتریان و همکاران گرامی: شرکت روتنگران پارسه افتخار دارد در راستای خدمات برتر خود به خریدار گرامی لوله کاروگیت، این محصول را با هر میزان سفارش به صورت حمل رایگان در سراسر ایران در محل پروژه یا انبار شما تحویل و در اختیار شما قرار دهد.
تلفکس (خط ویژه): 02144106256
تلفکس (خط ویژه): 02632701094
محمد رضا عزیزی (مدیرعامل): 02144106256
مهندس محمود اسدی (مدیر فروش): 09121249231
ایمیل: Rotengaran@gmail.com
جهت صادرات لوله کاروگیت به سایت روتن پلاست زیر مجموعه هلدینگ بزرگ روتنگران پارسه مراجعه کنید.
سبد خرید شما در حال حاضر خالی است.
