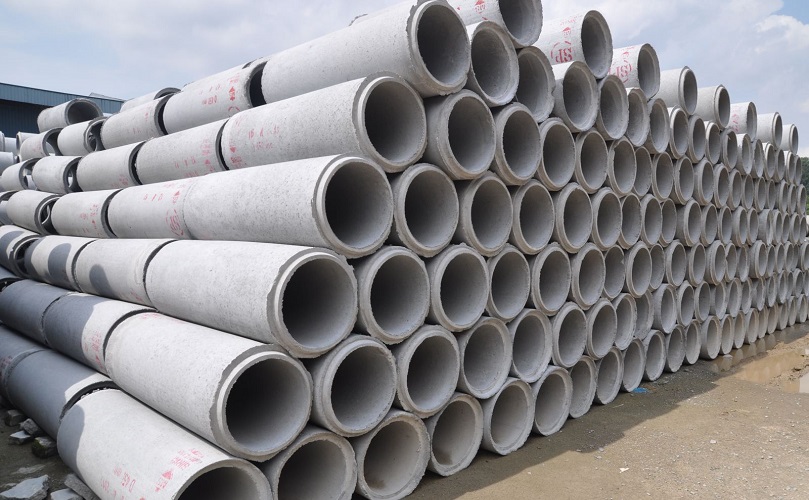

لوله بتنی
لوله بتنی یا پایپینگ بتنی، لوله‌ای است که از بتن ساخته شده و برای انتقال مایعات و مواد جامد در پروژه‌های ساختمانی و عمرانی استفاده میشود. این لوله‌ها به دلیل مقاومت بالایی که در برابر فشار و وزن مواد دارند، به عنوان جایگزینی برای لوله‌های فلزی و پلاستیکی در پروژه‌هایی مانند انتقال آب و فاضلاب، سیستم‌های آبیاری، ساختمان‌های بلند، پل‌ها و تونل‌ها و … استفاده می‌شوند. لوله‌های بتنی در اندازه‌های مختلفی و با طول‌های متفاوت تولید می‌شوند. همچنین، این لوله‌ها می‌توانند دارای دیواره‌های دو جداره باشند که باعث افزایش مقاومت و کاهش خطر نشتی و آسیب به لوله می‌شوند. مزایای استفاده از لوله بتنی شامل مقاومت بالا در برابر فشار و وزن مواد، مقاومت در برابر حرارت و رطوبت، مقاومت در برابر خوردگی و اکسیداسیون، عمر طولانی و دوام بالا و همچنین اینکه محیط زیستی هستند و دارای قابلیت بازیافت هستند، میباشد.
لوله بتنی مسلح فاضلابی
لوله بتنی مسلح فاضلابی بر اساس استاندارد ASTM-C76 تولید می شوند و برای جمع آوری آب باران و فاضلاب بسیار مناسب می باشند. مقدار میلگرد مورد استفاده در ساخت این نوع از لوله ها بستگی به ضخامت و همچنین قطر لوله دارد، که هرچه ضخامت و یا قطر لوله بیشتر شود باید میلگرد مورد استفاده در ساخت آن نیز بیشتر شود تا مقاومت لوله بالا رود.
قیمت لوله بتنی
قیمت لوله بتنی این نوع از لوله ها در سایزهای مختلفی می باشند، سایز آنها بین 600 الی 3000 میلیمتر است. لوله های بتنی را می توان به روش ویبره و پرس تولید کرد که شامل دستگاه سیمپلکس با دو خط تولید، سه دستگاه مولتی پلکس با شش خط تولید و یک دستگاه jaeger با یک خط تولید می باشد که هرکدام توانایی تولید در سایزهای مختلف را دارند.
لوله بتنی مسلح
لیست قیمت لوله بتنی مسلح
قیمت لوله بتنی کلاس 1 – 2 – 3 – 4
قیمت لوله بتنی به صورت شاخه ای میباشد.
لوله های بتنی مخصوص فاضلاب از قطر 600 تا 3000 میلیمتر با طول 1 تا 2/5 متر
| سایز لوله بتنی | لوله بتنی کلاس 1 | لوله بتنی کلاس 2 | لوله بتنی کلاس 3 | لوله بتنی کلاس 4 | وزن لوله بتنی | |
| قطر | طول | |||||
| لوله بتنی 600 | 2/5 | 14,500,000 | 28,500,000 ریال | 30,000,000 ریال | 32,500,000 ریال | |
| لوله بتنی 800 | 2/5 | 37,600,000 | 53,500,000 ریال | 55,000,000 ریال | 58,500,000 ریال | 1750 |
| لوله بتنی 900 | 2/5 | 43,000,000 | 57,500,000 ریال | 59,000,000 ریال | 68,000,000 ریال | 1950 |
| لوله بتنی 1000 | 2/5 | 49,800,000 | 67,000,000 ریال | 74,500,000 ریال | 82,000,000 ریال | 2250 |
| لوله بتنی 1200 | 2/5 | 68,700,000 | 92,000,000 ریال | 99,500,000 ریال | 121,000,000 ریال | 3200 |
| لوله بتنی 1400 | 2/5 | 96,100,000 | 127,000,000 ریال | 120,000,000 ریال | 161,000,000 ریال | 4550 |
| لوله بتنی 1600 | 2/5 | 119,500,000 ریال | 161,000,000 ریال | 180,000,000 ریال | 225,000,000 ریال | 6000 |
| لوله بتنی 1800 | 2/5 | 153,500,000 ریال | 215,000,000 ریال | 230,000,000 ریال | 269,000,000 ریال | 7500 |
| لوله بتنی 2000 | 2/5 | 180,700,000 ریال | 242,000,000 ریال | 265,000,000 ریال | 305,000,000 ریال | 6720 |
| لوله بتنی 2200 | 2/5 | 153,195,000 ریال | 165,000,000 ریال | 197,746,500 ریال | 221,000,000 ریال | 10300 |
| لوله بتنی 2400 | 2/5 | 299,500,000 ریال | 407,000,000 ریال | 425,000,000 ریال | 465,000,000 ریال | 9200 |
| لوله بتنی 2500 | 2 | 252,000,000 ریال | 272,000,000 ریال | 287,000,000 ریال | 324,000,000 ریال | 11000 |
✅ تعداد قابل بارگیری در هر تریلی برای اقطار مختلف لوله های بتنی مسلح :
- لوله بتنی مسلح قطر ۸۰۰ —— ۱۱ شاخه
- لوله بتنی مسلح قطر ۱۰۰۰ —— ۸ شاخه
- لوله بتنی مسلح قطر ۱۲۰۰ —— ۷ شاخه
- لوله بتنی مسلح قطر ۱۴۰۰ —— ۵ شاخه
- لوله بتنی مسلح قطر ۱۶۰۰ —— ۴ شاخه
- لوله بتنی مسلح قطر ۱۸۰۰ —— ۳ شاخه
- لوله بتنی مسلح قطر ۲۰۰۰ —— ۳ شاخه
- لوله بتنی مسلح قطر ۲۲۰۰ —— ۲ شاخه
- لوله بتنی مسلح قطر ۲۴۰۰ —— ۲ شاخه
- لوله بتنی مسلح قطر ۲۵۴۰ —— ۲ شاخه
لوله بتنی مسلح در کلاس های مختلف
جدول مشخصات ظاهری لوله بتنی مسلح
لوله های بتنی مسلح تولید شده این کارخانه بر طبق استاندارد های رایج بین المللی از جمله استاندارد DIN , BS , ASTM تولید و عرضه میگردد.
جدول مشخصات ظاهری لوله های بتنی مسلح
توضیحات جدول تحمل فشار لوله های بتنی:
ترک 3% میلیمتر: حداکثر بار وارده است (برحسب کیلو بر متر) که توسط لوله قبل از به وجود آمدن ترکی به پهنای 3% میلیمتر به طول 300 میلیمتر به موازات محور طولی لوله متحمل میگردد.
بار نهایی: حداکثر نیروی است که لوله قادر به تحمل آن میباشد.
جدول تحمل بار خارجی لوله های بتنی مسلح مطابق با استاندارد ASTM-C76 (آزمون کراشینگ)
تولید کننده لوله پایپ جکینگ
تولید کننده لوله پایپ جکینگ بتنی که جهت کاربرد لوله رانی بصورت صاف و بدون لاله تولید شده و در بسیاری از پروژه های لوله بتنی مورد استفاده قرار گرفته و استقبال بسیاری از لوله های پایپ جکینگ مورد تایید روتنگران پارسه شده است جهت مشاوره و خرید لوله پایپ جکینگ با ما در تماس باشید و از قیمت رقابتی همراه با مشاوره تخصصی بهرمند شوید.
مشخصات لوله های بتنی مسلح مخصوص لوله رانی با فشار جک (pipe jaking)
این لوله ها در مناطقی که امکان حفاری کانال نباشد مورد استفاده قرار میگیرد. کلیه لوله های مخصوص لوله رانی به صورت صاف و بدون لاله عرضه خواهد شد و مجهز به کولار فولادی به اضافه فلنج فولادی و یک لایه تخته یا نئوپان برای توزیع یکنواخت نیروی جک میباشد. طبق استاندارد ASTM با مقاومت فشاری 250 کیلو گرک بر سانی متر مربع در محور طولی لوله طبق جدول زیر میباشد.
مشخصات لوله های بتنی مسلح مخصوص لوله رانی با فشار جک (pipe jaking)
براساس مقدار میلگرد بکار رفته در جدار لوله که بسته به قطر و نوع لوله می تواند در یک الی دو لایه در داخل جدار لوله بتنی نصب گردد، لوله های بتنی مسلح فاضلابی به پنج کلاس طبقه بندی می شوند که مشخصات هر کدام براساس سطح مقطع میلگرد بکار رفته در هر متر طول لوله ها تعیین گردیده است.
لوله بتنی پایپ جکینگ:
پایپ جکینگ روشی برای نصب لوله‌های بتنی به منظور زهکشی آبهای سطحی و یا شبکه فاضلاب شهری درکشورهای مختلف مورد استفاده قرار میگیرد پایپ جکینگ برای نصب لوله‌های زیرزمینی بدون ایجاد مزاحمت برای تأسیسات روزمینی و قطع ترافیک عبوری ازسطح زمین است. این روش نخستین بار در دهه 1920 برای جک نمودن لوله بتنی مورداستفاده قرار گرفت. این روش یک شیوه‌ی بسیارا قتصادی برای مسیرهای کوتاه خط لوله (در فاصله های حدود 150 متر بین ایستگاههای استقرار جک) و جهت عبور خط لوله از زیر تأسیسات شهری، راههای اصلی و راه آهن میباشد که در مقایسه با روشهای حفاری ترانشه رو باز هم اقتصادی تر میباشد. امروزه بدلیل افزایش جمعیت و متمرکز بودن ساختمان ها و تأسیسات شهری و ترافیک موتوری ناشی از گسترش شهرها این روش به عنوان یک راه‌حل اقتصادی و مناسب جایگزین روشهای قدیمی باب گردیده است.
روتنگران پارسه تامین کننده انواع لوله بتنی مسلح از قطر 600 الی 3000 میلیمتر می باشد.
جدول وزن میلگرد انواع لوله فاضلابی (طول لوله 2/5 متر)
- مقدار میلگرد اقطار بالاتر از 2400 به تناسب شرایط و کاربرد لوله ها محاسبه میشود.
- علامت M نشان دهنده طراحی ویژه ( Modified Or Special Dasign ) است.
- مقدار میلگرد پیشنهاد شده در جدول با توجه به نوع میلگرد و مواد اولیه مصرفی تغییر می نماید.
- نهایتا صرف نظر از نوع میلگرد و مقدار مصرف میلگرد رسیدن به مقاومت داده شده در جدول تحمل بار خارجی ملاک اصلی تایید لوله میباشد.
جدول وزن میلگرد لوله های بتنی فاضلابی
لوله بتنی مسلح شامل چیست؟
شامل سیمان، سنگدانه و آب می باشد که در آن فولاد به نحوی در بتن جاگذاری می شود که فولاد و بتن با هم عمل کنند.
لوله های بتنی مسلح فاضلابی طبق آئین نامه لوله های بتنی مسلح برای جمع آوری آب باران و فاضلاب ASTM-C76 و همچنین استاندارد 8906 تولید می گردند.
معایب لوله بتنی:
عوامل موثر بر خوردگی لوله های بتنی چیست؟
لوله بتنی به عنوان عاملی موثر در انتقال آب و فاضلاب از یک نقطه به نقطه دیگر مورد استفاده قرار می گیرد که ممکن است به علت فرسودگی و خوردگی دچار آسیب شود. این امر هزینه بسیار بالایی را در بر خواهد داشت.
سنگین بودن وزن لوله های بتنی، احتمال شکستن آن ها در هنگام حمل و نقل، عدم سهولت عملیات نصب و خوردگی از جمله معایب این لوله ها به شمار می آیند.

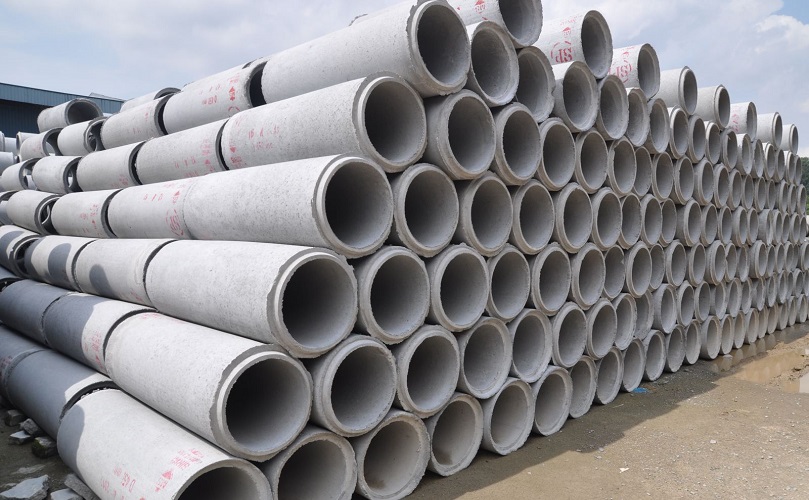

لوله بتنی
لوله های بتنی مسلح در یا لوله های سیمانی مسلح صورت مجهز شدن به پوشش های مناسب و مقاوم، عمر طولانی تری خواهند داشت و دچار خوردگی نمی شوند. دلیل اصلی تخریب و خوردگی لوله های فاضلاب بتنی، اسید سولفوریک است که می تواند در قسمت های مختلف از جمله تاج لوله باعث تخریب شود.
گرما و کم بودن شیب خط انتقال نیز می تواند خوردگی را تسریع بخشد و تخریب را افزایش دهد. به همین دلیل مهندسین به دنبال راه های مقاوم سازی لوله های آب و فاضلاب در برابر آسیب های ناشی از خوردگی و تخریب می باشند و توجه خاصی به این موضوع می نمایند.
از جمله آسیب هایی که ممکن است به لوله های بتنی آب و فاضلاب وارد شود می توان به شکستگی، لب پریدگی، سایش، خوردگی عنصر مسلح کننده، تخریب بر اثر سیکل انجماد و انقباض و خوردگی بتن اشاره نمود.
لوله مسلح
معایب لوله بتنی (سیمانی – مسلح) و مقایسه با لوله های پلی اتیلن کاروگیت مسلح
- لوله بتنی های غیر استاندارد دارای طول عمر محدود و با هرگونه تنش و یا رانشی احتمال ترک خوردن و یا شکستگی را دارد. در حالیکه طول عمر لوله کاروگیت پلی اتیلن حداقل ۵۰ سال بوده و دارای حالت ارتجاعی میباشد.
- لوله بتنی دارای حداقل مقاومت حلقوی ۱۴۰۰ کیلو گرم بر متر مربع در حالیکه لوله کاروگیت مسلح دارای مقاومت حلقوی حداقل ۴۲۰۰ کیلو پاسکال میباشد.
- لوله بتنی بسیار سنگین و قابلیت تولید در شاخه ۲ و ۲.۵ متری را دارد. درحالیکه لوله کاروگیت پلی اتیلن دارای وزنی سبک و قابل حمل و جابجایی و قابلیت تولید درشاخه ۱۲ متری را دارد.
- ضریب زبری لوله بتنی بسیار بالا بوده و داخل لوله موج هایی دارد در حالیکه ضریب زبری لوله کاروگیت در حد صفر بوده و داخل لوله صیقل میباشد .
- لوله بتنی را نمیشود در عمق ۲۰ سانتی و یا ۱۰ متری عمق زمین دفن نمود. درحالیکه لوله کاروگیت پلی اتیلن مسلح در عمق حداقل ۲۰ سانت و ۱۱ متر قابلیت دفن و لوله گذاری را دارد.
- سرعت نصب لوله بتنی بسیار کم و پایین میباشد در حالیکه نصب لوله کاروگیت بسیار بالا میباشد.
- جهت حمل بارگیری و نصب لوله بتنی میبایست هزینه زیادی متقبل شد در حالیکه حمل و نقل و بارگیری و نصب لوله کاروگیت بسیار پایین و در شرکت روتنگران پارسه در حد رایگان میباشد.
لوله های بتنی با پوشش پلیمری
مقايسه طول عمر مفید لوله‌هاي دوجداره کاروگيت پلي‌اتيلن نسبت به لوله‌هاي بتني (سیمانی)
– دياگرام مقايسه اي که حاصل تحقيقات به عمل امده در دانشگاه آلماني در مستاد مي باشد که نشان دهنده مقاومت بالاي لوله هاي انعطاف پذير در برابر سايش مي باشد .
– عمر مفيد لوله هاي دوجداره کاروگيت از نظر تغييرات مقاومت حلقوي در طول مدت زمان ارائه شده است و نشان دهنده تغيير جزئي در طول 50 سال مي باشد. اين دياگرام براي توليدات يکي از کارخانه هاي اروپائي بوده و بسته به نوع مواد اوليه ، پروسه توليد، جزئيات مقطع جدار لوله و قطر لوله توليدي کارخانجات مختلف متفاوت بوده و يکي از مواردي است که در مقدمه اين مقاله نيز به آن اشاره گرديده و توليدکنندگان داخلي مي بايست براي توليدات خود در اقطار مختلف و رده هاي مختلف اين آزمايشات را انجام دهند. در روتنگران پارسه با استفاده از ماشین آلات روز دنیا و ساخت کشور آلمان و رعایت تمامی نکات کیفیتی و استاندارد های مختلف بهترین لوله های کاروگیت خاورمیانه ساخته میشود که طول عمری به مراتب بیشتر از نمونه ها دیگر موجود در بازار را داراست.
مقايسه بهره‌برداري لوله‌هاي کاروگيت دو جداره پلي اتيلن نسبت به لوله‌هاي بتني مسلح:
لوله دوجداره کاروگيت پلي اتيلن از لوله دوجداره کاروگیت پلی اتیلن نظر انجام عمليات ترميمي و مقاومت در برابر جابجايي هاي زمين داراي مزاياي بسياري نسبت به لوله هاي بتني هستند ، اين عامل عمر مفيد شبکه هاي اجرا شده با لوله هاي پلي اتيلن را افزايش داده و دوره طرح را افزايش داده و نياز به اصلاح شبکه را به تاخير مي اندازد و اصولاً نياز به اصلاح شبکه هاي فرعي و خطوط اصلي را بسيار نادر ساخته و اصلاح خطوط انتقال را وابسته به توسعه هاي مجاور در بلند مدت مي نمايد در حاليکه در لوله هاي بتني مسلح ، عمر لوله نيز در اين پارامتر تاثير مستقيم دارد .
– امکان ايجاد انشعابات و اتصالات پس از اجرا و در طول بهره برداري در لوله هاي کاروگيت بيشتر ،ارزانتر و سهل تر مي باشد .
– در لوله کاروگيت امکان جويده شدن توسط حيوانات موذي زيرخاکي وجود داشته که عمدتاً در محل عبور اين لوله ها از آبراهه ها ، مجاري فاضلاب و جمع آوري آبهاي سنتي است . که به ندرت اتفاق افتاده و درصورت بروز نيز با تمهيداتي چون پوشش اطراف لوله در اين مقاطع با مصالح آهکي قابل پيشگيري است .
در نهایت انتخاب محصول چه لوله بتنی مسلح چه لوله کاروگیت مسلح به انتخاب شماست جهت مشاوره و بهرمندی از تجربیات اجرایی روتنگران پارسه با تیم تخصصی ما تماس بگیرید تا بهترین انتخاب را برای پروژه خود داشته باشید.
