دستگاه اتو اسکراپر

دستگاه اتو اسکراپر
اسکراپ و تراش دو سر لوله پلی اتیلن
مورد استفاده در جوش الکتروفیوژن
قابلیت تراش لوله های اکسید شده
قابلیت لایه برداری مناسب حهت جوش
دارای گواهینامه استاندارد

دستگاه اتو اسکراپر

دستگاه اتو اسکراپر دورانی در دو مدل دستی و دورانی قابل تولید و عرضه میباشد .

جهت عملیات تراش و آماده سازی سطح خارجی لوله به منظور مقدمات جوشکاری الکتروفیوژن مورد استفاده قرار میگیرد.

طول اسکراپ و اندازه باربرداری مطابق استاندارد قابل تنظیم میباشد.

جنس بدنه دستگاه اتو اسکراپر از آلومینیوم آلیاژی بوده و دارای یک تیغه فولادی از جنس CK 60 میباشد .

سایز بندی اتو اسکراپر دورانی

اتو اسکراپر دورانی در سایز 160 میلیمتر – 250 میلیمتر – 500 میلیمتر و 800 میلیمتر قابل تولید و عرضه میباشد .

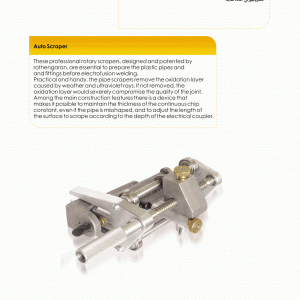

اتو اسکراپر دورانی (فایل راهنما)

دستگاه اتو اسکراپر

طرز کار اسکراپر دورانی روتنگران پارسه

۱ – با استفاده از یک پارچه نخی سطوح داخلی و خارجی تمیز شود.

۲ – سر لوله به اندازه دلخواه با استفاده از لوله بر بریده شود.

۳ – لوله را بر روی پایه محکم نمایید.

۴ – میزان مورد نیاز جهت اسکراپر را با ماژیک مخصوص علامت گذاری کنید.

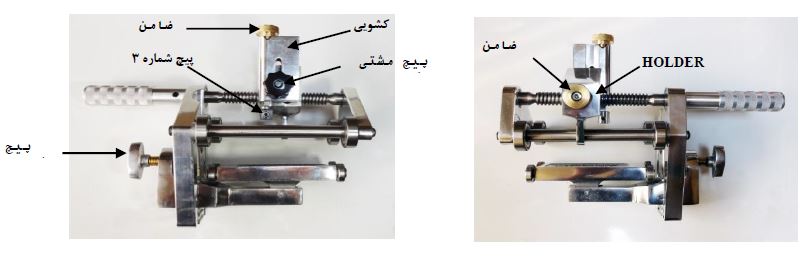

۵ – اهرم تنظیم تیغه را باز نموده تا هولدر آزاد شود. ضامن هولدر را به سمت بالا کشیده و نود درجه می چرخانیم تا تیغه ازاد شود.

۶ – هولدر را به قسمت ابتدایی پیچ برده و ضامن را به جای خود بر می گردانیم.

۷ – اسکراپر دورانی روتنگران را به نحوی بر روی لوله قرار میدهیم که مجموعه بلبرینگها و قطعه الاکلنگی تعبیه شده روی دستگاه داخل لوله قرار گیرد. با کمک پیچ تنظیم مشتی اسکراپر را در جای خود محکم نموده و دستگاه را دور لوله می چرخانیم تا از روان بودن حرکت اطمینان حاصل شود.

۸ – ضامن هولدر را بالا کشیده و با چرخاندن نوددرجه ای آن را بالا نگه می داریم. با کمک اهرم تنظیم تیغه، هولدر را به نحوی تنظیم می کنیم تا لبه تیغه با سطح لوله تماس پیدا کند. حال مجددا ضامن را بالا کشیده و با چرخاندن برعکس جهت عقب در جای خود قرار می دهیم.

۹ – دستگاه جهت اسکراپر آماده است. دستگاه را حول محور لوله و در جهت عقربه های ساعت چرخانده و آنقدر ادامه می دهیم تا تیغه به لبه لوله برسد.

۱۰ – با باز کردن پیچ تنظیم مشتی اسکراپر را از داخل لوله خارج می نماییم.

۱۱ – پس از هر بار استفاده تیغه دستگاه با کمک قلم مویی تمیز شود.
